เหตุใดสายเคเบิลหุ้มฉนวนแร่ที่ยืดหยุ่นจึงทำให้กริดปลอดภัย

สรุป:สำหรับตึกระฟ้าที่มีความหนาแน่นสูง โครงข่ายระบบขนส่งมวลชนใต้ดิน และเขตปิโตรเคมีขนาดใหญ่ การระบุระดับสูงสุดของสายไฟกันไฟถือเป็นสิ่งสำคัญในการปกป้องความปลอดภัยสาธารณะสายไฟทนไฟที่หุ้มฉนวนแร่แสดงถึงจุดสุดยอดของการอยู่รอดจากอัคคีภัยด้วยไฟฟ้า บทความนี้จะแจกแจงรายละเอียดกายวิภาคของโครงสร้างขั้นสูง กลไกการป้องกันไฟ-น้ำ-ไฟฟ้าช็อตขั้นรุนแรง และข้อได้เปรียบในการกำหนดเส้นทางของซีรีส์สายไฟ NG-A เกรดอุตสาหกรรม 0.6/1kV

สารบัญ

การแนะนำ

เค้าโครงโครงสร้างของสายเคเบิลหุ้มฉนวนแร่แบบยืดหยุ่น 0.6/1kV NG-A

สุดยอดการเอาชีวิตรอดจากไฟ: เอาชนะเปลวไฟ น้ำ และแรงกระแทก

เหตุใดความยืดหยุ่นจึงเปลี่ยนเกมสำหรับการติดตั้งนอกสถานที่

การปฏิบัติตามข้อกำหนดด้านการปรับแต่งและการจัดหาโดยตรงจากโรงงาน

การแนะนำ

เมื่อเกิดเพลิงไหม้ครั้งใหญ่ส่งผลกระทบต่ออาคารพาณิชย์หรือโรงกลั่นอุตสาหกรรม สายเคเบิลหุ้มฉนวนพลาสติกมาตรฐานจะใช้งานไม่ได้ภายในไม่กี่นาที ส่งผลให้ไฟฟ้าที่จ่ายให้กับสายชูชีพที่มีโครงสร้างขาดหายไป แม้แต่สายไฟมาตรฐานหรือสายไฟทนไฟพื้นฐานก็ยังต้องมีเกณฑ์การระบายความร้อนที่เข้มงวด สำหรับวงจรที่สำคัญ เช่น ลิฟต์ดับเพลิงหลัก ระบบระบายอากาศสำรอง และแผงควบคุมฉุกเฉิน ข้อกำหนดทางวิศวกรรมสมัยใหม่ต้องใช้สายเคเบิลพิเศษที่ไม่สามารถเผาไหม้ได้

เพื่อให้เป็นไปตามพารามิเตอร์ด้านความปลอดภัยของโครงสร้างพื้นฐานระดับโลกที่ไม่มีข้อจำกัดเหล่านี้ Taitong Cable Co., Ltd. จึงผลิตสายเคเบิลทนไฟที่หุ้มฉนวนแร่ที่มีความยืดหยุ่นสูง ออกแบบทางวิศวกรรมด้วยวัสดุอนินทรีย์ที่ช่วยลดความเสี่ยงในการเผาไหม้ได้อย่างสมบูรณ์ กลุ่มผลิตภัณฑ์ของเรามอบอัตราความปลอดภัยในการปฏิบัติงานขั้นสูงสุดให้กับโครงการวิศวกรรมที่มีชื่อเสียงทั่วโลก

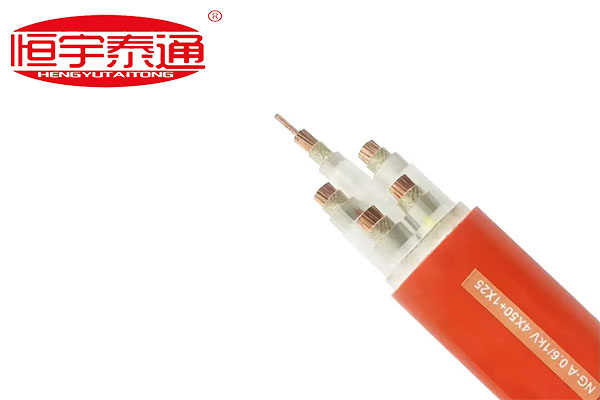

เค้าโครงโครงสร้างของสายเคเบิลหุ้มฉนวนแร่แบบยืดหยุ่น 0.6/1kV NG-A

ต่างจากสายกระจายโพลีเมอร์สังเคราะห์มาตรฐาน สถาปัตยกรรม NG-A 0.6/1KV 4 X 50 + 1 X25 มม." ใช้สารประกอบแร่อนินทรีย์เพื่อสร้างเกราะป้องกันถาวร

ต่อต้านความร้อนแรง:

ตัวนำทองแดงที่มีความบริสุทธิ์สูง:สร้างขึ้นจากสายทองแดงไฟฟ้าตีเกลียวเพื่อรับประกันการส่งผ่านพลังงานที่แข็งแกร่งและความต้านทานต่ำในระหว่างการใช้งานโหลดเต็มทุกวัน

Barrier ฉนวนแร่อนินทรีย์:ห่อและอัดแน่นโดยใช้แร่ธาตุที่มีความเสถียรสูง (เช่น แมกนีเซียมออกไซด์หรือเทปแร่สังเคราะห์พิเศษ) ชั้นนี้ประกอบด้วยสารอินทรีย์เป็นศูนย์โดยสิ้นเชิง ซึ่งหมายความว่ามันไม่สามารถลุกติดไฟ ติดไฟ หรือคงการเผาไหม้ได้

ฟิลเลอร์ภายในและเครื่องนอนป้องกัน:ผลิตจากสารประกอบแร่ที่ไม่เป็นพิษและไม่ติดไฟ ซึ่งช่วยรักษาความโค้งมนของแกนโครงสร้างภายใต้ความเค้นเชิงกล

อะลูมิเนียม / โลหะชั้นบรรจุโลหะที่ไร้รอยต่อใต้ส่วนหุ้มด้านนอกซึ่งให้การกันน้ำไร้ที่ติและการป้องกันแม่เหล็กไฟฟ้า (EMI) ที่แข็งแกร่ง

เสื้อนอกเพื่อความปลอดภัยสำหรับงานหนัก:แจ็คเก็ตควันต่ำสีส้ม/แดงที่หน่วงไฟ ให้ความต้านทานการติดตามที่ดีเยี่ยมและการระบุความปลอดภัยที่ชัดเจนในถาดสายเคเบิลที่ใช้ร่วมกัน

สุดยอดการเอาชีวิตรอดจากไฟ: เอาชนะเปลวไฟ น้ำ และแรงกระแทก

โดยทั่วไปแล้วสายไฟฟ้าทนไฟมาตรฐานจะได้รับการทดสอบเฉพาะกับการสัมผัสเปลวไฟแห้งเท่านั้น อย่างไรก็ตาม ไฟที่เกิดจากโครงสร้างในโลกแห่งความเป็นจริงเกี่ยวข้องกับแรงทำลายล้าง 3 แรงที่กระทำไปพร้อมๆ กัน ได้แก่ ความร้อนจัด ละอองน้ำหนักจากระบบสปริงเกอร์ฉุกเฉิน และผลกระทบทางกายภาพจากการพังทลายของอิฐหรือคานที่ตกลงมา

ซีรีส์ฉนวนแร่แบบยืดหยุ่น NG-A ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะเพื่อให้อยู่รอดจากอันตรายจากสารประกอบเหล่านี้ โดยปฏิบัติตามเกณฑ์สากลที่เข้มงวด เช่น โปรโตคอล BS 6387 CWZ:

1.ความต้านทานเปลวไฟ (C):รักษาความสมบูรณ์ของวงจรไฟฟ้าอย่างต่อเนื่องในขณะที่สัมผัสกับการเผาไหม้ที่รุนแรงที่อุณหภูมิ 950°C นานสูงสุด 180 นาที

2.ความต้านทานสเปรย์น้ำ (W):ต้านทานการลัดวงจรได้สำเร็จเมื่อถูกเปลวไฟโดยตรงที่อุณหภูมิ 650°C เป็นเวลา 15 นาที ตามด้วยการพ่นน้ำฉีดน้ำดับเพลิงหนัก 15 นาที

3. ความต้านทานแรงกระแทกทางกล (Z):รักษาการไหลของพลังงานให้คงที่ในขณะที่ถูกทุบซ้ำๆ ด้วยแท่งกระแทกเชิงกลภายใต้สภาวะการทดสอบเปลวไฟที่อุณหภูมิ 950°C

เหตุใดความยืดหยุ่นจึงเปลี่ยนเกมสำหรับการติดตั้งนอกสถานที่

ในอดีต การใช้เส้นหุ้มฉนวนแร่หมายถึงการจัดการกับแท่งทองแดงหนาหนักที่ล้าสมัย (BTTZ) ระบบแบบดั้งเดิมเหล่านั้นต้องการเครื่องมือดัดที่ซับซ้อนและมีราคาแพง ประสบปัญหาจากความยาวในการผลิตที่สั้น และส่งผลให้ต้นทุนแรงงานสูงเนื่องจากข้อต่อที่ซับซ้อน

การออกแบบแร่ที่มีความยืดหยุ่น NG-A ที่ทันสมัยของ Taitong Cable ช่วยแก้ไขปัญหาในการติดตั้งเหล่านี้:

การดัดรัศมีแน่น:ตัวนำตีเกลียวและเทปป้องกันแร่ที่ยืดหยุ่นช่วยให้เส้นโค้งงอได้อย่างราบรื่นรอบเสาคอนกรีตโครงสร้างและภายในตู้สวิตช์บอร์ดที่แน่นหนา

วิ่งระยะไกลต่อเนื่อง:ผลิตขึ้นโดยขยายความยาวดรัมอย่างต่อเนื่อง ขจัดความจำเป็นในการต่อสายเคเบิลระยะกลางโดยสิ้นเชิง ช่วยลดจุดเสี่ยงทางไฟฟ้า

การปฏิบัติตามข้อกำหนดด้านการปรับแต่งและการจัดหาโดยตรงจากโรงงาน

โครงการโครงสร้างพื้นฐานเชิงพาณิชย์ระดับ Elite อนุญาตให้มีอัตรากำไรเป็นศูนย์อย่างแน่นอนสำหรับวัสดุที่ไม่ผ่านการตรวจสอบหรือจุดอ่อนของโครงสร้าง ระบบจำหน่ายแร่ทุกชุดจะต้องสอดคล้องกับรายการปริมาณทางวิศวกรรมไฟฟ้า (BOQ) ของคุณอย่างสมบูรณ์แบบ

ที่บริษัท ไท่ตงเคเบิล จำกัด. เราปฏิเสธระบบการหักบัญชีสินค้าคงคลังที่เข้มงวดซึ่งผลิตจำนวนมาก โดยหันไปใช้รูปแบบการผลิตที่ปรับแต่งเองจากโรงงานโดยตรง 100% เราออกแบบและผลิตสายเคเบิลหุ้มฉนวนแร่แบบยืดหยุ่นแต่ละชุดเพื่อให้ตรงกับความต้องการในการกำหนดค่าที่แน่นอนของคุณ ปรับแต่งจำนวนคอร์เฉพาะ การจัดเรียงหน้าตัดที่แม่นยำ และความยาวโครงสร้างแบบกำหนดเองเพื่อให้สอดคล้องกับพารามิเตอร์ทางไฟฟ้าที่แม่นยำของโครงการของคุณ

ติดต่อทีมวิศวกรรมพลังงานที่มีความปลอดภัยสูงของเราเลยวันนี้เพื่อเข้าถึงรายงานการทดสอบที่ได้รับอนุญาต ภาพวาดโครงสร้างโดยละเอียด หรือรับการประมาณต้นทุนโดยตรงจากโรงงานสำหรับการประกวดราคาโครงสร้างพื้นฐานกริดที่กำลังจะมาถึง!
