เหตุใดสายไฟทองแดง MV จึงมั่นใจได้ถึงความน่าเชื่อถือของกริด

สรุป: ในขณะที่อุตสาหกรรมหนักสมัยใหม่และโครงสร้างพื้นฐานในเมืองขยายตัว เครือข่ายแรงดันไฟฟ้าปานกลางต้องการความเสถียรในการส่งสัญญาณอย่างที่ไม่เคยมีมาก่อนสายไฟแรงดันปานกลางพิกัดตั้งแต่ 6/10 kV ถึง 26/35 kVทำหน้าที่เป็นหลอดเลือดแดงสำคัญของการกระจายไฟฟ้าที่มีภาระสูง บทความนี้วิเคราะห์ชั้นโครงสร้างที่สำคัญ ข้อได้เปรียบทางวิศวกรรม และมาตรฐานการทดสอบที่เข้มงวดของสายทองแดงแรงดันปานกลาง เพื่อเป็นแนวทางแก่ผู้จัดการฝ่ายจัดซื้อโครงสร้างพื้นฐานเกี่ยวกับการรักษาความปลอดภัยเครือข่ายในระยะยาว

สารบัญ

1.บทนำ

2. เลเยอร์โครงสร้างของสายเคเบิล MV ขนาด 6/10 kV ถึง 26/35 kV

3. ทำไมตัวนำทองแดงถึงเป็นเลิศในระบบแรงดันไฟฟ้าปานกลาง

4. การขจัดความเสี่ยงใต้ดิน: การป้องกันและชุดเกราะ

5. การปฏิบัติตามข้อกำหนดทางเทคนิคและการปรับแต่งโรงงาน

การแนะนำ

โครงข่ายไฟฟ้าที่ใช้งานภายในช่วงแรงดันไฟฟ้าปานกลาง 6 kV ถึง 35 kV ทำให้เกิดความเครียดทางไฟฟ้าที่สำคัญ ซึ่งสายไฟฟ้าแรงต่ำมาตรฐานไม่สามารถทนทานได้ ด้วยศักยภาพที่สูงเหล่านี้ ความผิดปกติของโครงสร้างใดๆ ก็สามารถนำไปสู่การปล่อยประจุบางส่วนที่ร้ายแรงได้ เพื่อรับประกันความต่อเนื่องอย่างต่อเนื่องสำหรับสถานีย่อยในเขตเทศบาลและเขตการผลิตขนาดใหญ่ วิศวกรที่ปรึกษาได้ระบุโซลูชันแรงดันไฟฟ้าปานกลางแกนทองแดงสำหรับงานหนักอย่างต่อเนื่อง

ในฐานะผู้ผลิตที่ได้รับการยอมรับในระดับสากลไท่ตงเคเบิ้ลใช้ประโยชน์จากสายการผลิตการหลอมโลหะแบบ catenary ขั้นสูงเพื่อส่งมอบสายไฟขนาด 6/10 kV ถึง 26/35 kV ซึ่งเหนือกว่าขอบเขตความปลอดภัยของโครงข่ายทั่วโลก ให้ทางเลือกการกระจายสินค้าที่มีประสิทธิภาพสูงสำหรับการประมูลในอุตสาหกรรมหนัก

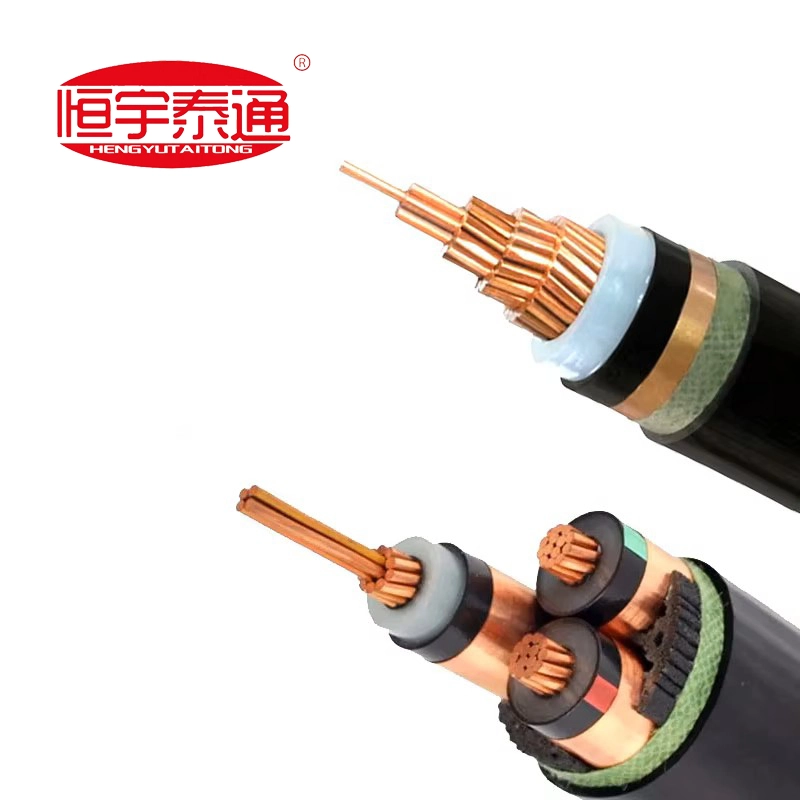

เลเยอร์โครงสร้างของสายเคเบิล MV 6/10 kV ถึง 26/35 kV

สายเคเบิลแรงดันไฟฟ้าปานกลางต่างจากการเดินสายแรงดันต่ำ ต้องใช้ชั้นอัดรีดสามชั้นที่ซับซ้อนเพื่อทำให้สนามไฟฟ้าภายในที่มีความเข้มข้นสม่ำเสมอ วิศวกรรมโครงสร้างเกี่ยวข้องกับโซนที่ผลิตอย่างแม่นยำหลายแห่ง:

คอนดักเตอร์: ทองแดงตีเกลียวกลมอัดแน่นมีความบริสุทธิ์สูง (คลาส 2) รับประกันการนำไฟฟ้าสูงสุดและลดเส้นผ่านศูนย์กลางให้เหลือน้อยที่สุด

โล่สารกึ่งตัวนำภายใน: ชั้นกึ่งตัวนำเรียบที่อัดรีดเหนือตัวนำโดยตรงเพื่อขจัดความเข้มข้นของความเค้นทางไฟฟ้า

ฉนวน XLPE: โพลีเอทิลีนครอสลิงค์ที่สะอาดเป็นพิเศษ รักษาความเค้นไฟฟ้าแรงสูงได้ถึง 90°C การทำงานต่อเนื่อง

โล่ฉนวนด้านนอก: ชั้นกึ่งตัวนำที่ลอกออกได้หรือยึดติดซึ่งทำให้สนามไฟฟ้าในแนวรัศมีสม่ำเสมอ

ชั้นป้องกันโลหะ: เทปทองแดงที่มีความนำไฟฟ้าสูงหรือสายทองแดงที่พันแบบเฮลิคอด ออกแบบมาเพื่อส่งกระแสการชาร์จแบบคาปาซิทีฟและกระแสฟอลต์ลงกราวด์อย่างปลอดภัย

ปลอกป้องกันด้านนอก: แจ็คเก็ต PVC ทนทานต่อสภาพอากาศหรือ PE ความหนาแน่นสูง ออกแบบมาเพื่อแยกเกราะโลหะออกจากความชื้นในดินใต้ผิวดิน

ทำไมตัวนำทองแดงถึงเป็นเลิศในระบบแรงดันไฟฟ้าปานกลาง

แม้ว่าอะลูมิเนียมจะครองสายไฟฟ้าแรงดันต่ำในท้องถิ่นเนื่องจากมีต้นทุนเริ่มต้นต่ำ ทองแดงที่มีความบริสุทธิ์สูงก็เป็นมาตรฐานที่ไม่มีปัญหาสำหรับการกระจายแรงดันไฟฟ้าขนาดกลางที่สำคัญขนาด 6 kV ถึง 35 kV ด้วยเหตุผลสำคัญหลายประการ:

1. ความสามารถในการรับกระแสไฟฟ้าที่เหนือกว่า: ทองแดงมีความต้านทานไฟฟ้าต่ำกว่าอะลูมิเนียมอย่างมาก ช่วยให้การตั้งค่าแบบแกนเดี่ยวหรือสามแกนสามารถส่งกำลังบล็อกขนาดใหญ่ผ่านธนาคารท่อใต้ดินที่เข้มงวดกว่า

2. ลดแรงดันไฟฟ้าตก: จำเป็นสำหรับการดำเนินอุตสาหกรรมที่ยาวนานขึ้น แกนทองแดงจะลดการสูญเสียความร้อนในการส่งผ่านสายอย่างมากในช่วงภูมิภาคที่ขยายออกไป

3. แรงดึงทางกลสูง: ทองแดงสามารถทนต่อแรงดึงดึงที่รุนแรงระหว่างการกำหนดเส้นทางร่องลึกที่ซับซ้อนหรือการติดตั้งการเจาะตามทิศทางลึก ช่วยขจัดความเสี่ยงในการยืดแกน

การขจัดความเสี่ยงใต้ดิน: การป้องกันและชุดเกราะ

ภัยคุกคามที่พบบ่อยที่สุดต่อวงจรแรงดันไฟฟ้าปานกลางที่ฝังอยู่คือการสร้างน้ำ ซึ่งเป็นปรากฏการณ์ที่ช่องว่างขนาดเล็กในฉนวนราคาถูกรวมกับความชื้นจะค่อยๆ เสื่อมสภาพสายเคเบิลเมื่อเวลาผ่านไป

ไท่ตงเคเบิ้ลลดความเสี่ยงนี้ด้วยการใช้วัสดุผสมที่สะอาดเป็นพิเศษและเทคโนโลยีการเชื่อมโยงข้ามการอัดขึ้นรูปสามชั้นที่ล้ำสมัย การป้องกันด้วยเทปทองแดงที่ทับซ้อนกันรวมกับเกราะลวดเหล็กเสริม (SWA) หรือเกราะเทปเหล็กสองชั้น (DSTA) จะสร้างเกราะกั้นคู่ กำแพงกั้นนี้จะขับไล่แรงดันหินใต้ดิน ความชื้นที่แทรกซึม และการเสื่อมสภาพของสัตว์ฟันแทะอย่างสมบูรณ์ ซึ่งช่วยยืดอายุการปฏิบัติงานให้ยาวนานเกินกว่า 30 ปี

การปฏิบัติตามข้อกำหนดทางเทคนิคและการปรับแต่งจากโรงงาน

ผู้ประมูลโครงสร้างพื้นฐานระดับโลกเหลือพื้นที่ว่างสำหรับการประนีประนอม ระบบแรงดันไฟฟ้าปานกลางต้องการการออกแบบที่ไร้ที่ติซึ่งได้รับการสนับสนุนจากใบรับรองการทดสอบประเภทที่เข้มงวด

ที่ไท่ตงเคเบิ้ลเราไม่ได้ดำเนินการสำนักหักบัญชีหุ้นทั่วไป สายเคเบิลแรงดันไฟฟ้าขนาดกลางแบบคอร์เดียวและสามคอร์ทุกชุดได้รับการออกแบบทางวิศวกรรมโดยใช้รูปแบบการผลิตแบบกำหนดเองจากโรงงานโดยตรง 100% โดยเทียบกับใบแจ้งปริมาณ (BOQ) เฉพาะของโครงการของคุณ ข้อกำหนดของระบบการติดตาม และข้อกำหนดด้านสิ่งแวดล้อมที่แปลเป็นภาษาท้องถิ่น

ติดต่อหน่วยเทคนิคแรงดันไฟฟ้าปานกลางของเราวันนี้เพื่อเข้าถึงแค็ตตาล็อกทางเทคนิคของโรงงาน เอกสารการออกแบบหน้าตัด หรือเพื่อรับการประมาณต้นทุนที่รวดเร็วและพร้อมทำสัญญาสำหรับการประกวดราคาโครงสร้างพื้นฐานกริดระดับภูมิภาคของคุณ!
