ทำไมต้องใช้สายไฟหุ้มเกราะอลูมิเนียมขนาด 0.6/1kV

สรุป:ในการพัฒนาสวนอุตสาหกรรม เครือข่ายรวบรวมพลังงานทดแทน และวงจรการจำหน่ายเชิงพาณิชย์ การสร้างสมดุลระหว่างงบประมาณการติดตั้งกับการป้องกันใต้ดินที่เข้มงวดถือเป็นสิ่งสำคัญ สายไฟอะลูมิเนียมหุ้มเกราะทำหน้าที่เป็นแกนหลักสำหรับเครือข่ายไฟฟ้าแรงดันต่ำแบบฝังโดยตรง บทความนี้จะแจกแจงรายละเอียดวิศวกรรมชั้นภายใน กลไกการป้องกันเทปเหล็กสองชั้น และผลประโยชน์ด้านต้นทุนที่ทำให้สายหุ้มเกราะอะลูมิเนียมแบบมัลติคอร์เป็นข้อกำหนดชั้นนำสำหรับการจัดซื้อโครงการระหว่างประเทศ

สารบัญ

การแนะนำ

สถาปัตยกรรมโครงสร้างของสายเคเบิลอลูมิเนียมหุ้มเกราะแบบมัลติคอร์ 0.6/1kV

เกราะเทปเหล็กสองชั้น: การรักษาความปลอดภัยการทำงานของยูทิลิตี้ฝังศพโดยตรง

ตัวนำอะลูมิเนียม: เพิ่ม ROI สูงสุดบนโครงสร้างพื้นฐานขนาดใหญ่

สถานการณ์การใช้งานหลักในโครงการไฟฟ้าระดับโลก

การปรับแต่งโดยตรงจากโรงงานและการจัดหาความปลอดภัย

การแนะนำ

เครือข่ายตัวป้อนไฟฟ้าใต้ดินต้องเผชิญกับอันตรายทางกลอย่างต่อเนื่อง สนามเพลาะที่ฝังโดยตรงจะเกิดการบดอัดของดิน การโจมตีทางกายภาพโดยไม่ได้ตั้งใจระหว่างการขุด และการบุกรุกของสัตว์ฟันแทะใต้ดิน นอกจากนี้ ในเครือข่ายการกระจายทุติยภูมิทางไกล การใช้สายเคเบิลทองแดงหนักแบบดั้งเดิมจะช่วยเพิ่มต้นทุนวัตถุดิบและค่าใช้จ่ายในการขนส่งได้อย่างมาก

เพื่อแก้ไขปัญหาความท้าทายด้านเทคนิคและงบประมาณเหล่านี้ไท่ตงเคเบิ้ลผลิตสายไฟอลูมิเนียมหุ้มเกราะมัลติคอร์ 0.6/1kV ประสิทธิภาพสูง การผสมผสานตัวนำอะลูมิเนียมตีเกลียวที่มีการนำไฟฟ้าสูงเข้ากับเกราะโลหะสำหรับงานหนัก สายเคเบิลของเรามอบความปลอดภัยทางกลไกที่ไร้ที่ติและประสิทธิภาพการทำงานในระยะยาวแก่ผู้รับเหมางานสาธารณูปโภคทั่วโลก

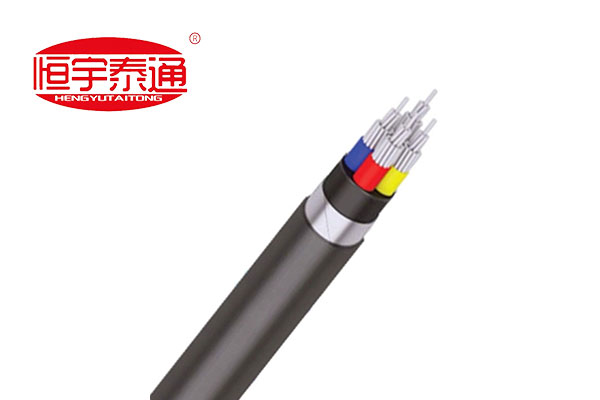

สถาปัตยกรรมโครงสร้างของสายเคเบิลอลูมิเนียมหุ้มเกราะแบบมัลติคอร์ 0.6/1kV

หน้าตัดหลายชั้นของสายไฟอะลูมิเนียมหุ้มเกราะเทปเหล็กให้การป้องกันทางกลและไฟฟ้าอย่างสมบูรณ์:

ตัวนำอลูมิเนียมควั่น (ชั้น 2):สร้างขึ้นจากสายอะลูมิเนียมไฟฟ้าที่มีความบริสุทธิ์สูงพันเกลียวแน่นเพื่อรับประกันความจุกระแสไฟที่เสถียร น้ำหนักเบา และความน่าเชื่อถือในการเชื่อมต่อขั้วต่อสูง

ฉนวนเฟสรหัสสี:ฉนวน XLPE หรือ PVC ระดับพรีเมียมพันรอบแต่ละแกนด้วยสีมาตรฐาน (แดง เหลือง น้ำเงิน ฯลฯ) เพื่อให้มั่นใจว่าการระบุเฟสจะปราศจากข้อผิดพลาดระหว่างการติดตั้งที่ไซต์งาน

ผ้าปูที่นอนด้านในอัดขึ้นรูป / ปลอกหุ้มเบาะ:สร้างขึ้นเหนือส่วนประกอบแกนด้านในเพื่อปกป้องฉนวนเฟสจากขอบโลหะที่แหลมคมในระหว่างกระบวนการหุ้มเกราะ

เกราะเทปเหล็กคู่ (DSTA):แถบเหล็กเกลียวที่ทับซ้อนกันพันรอบเมทริกซ์หลักเพื่อดูดซับแรงกดทับในแนวรัศมีสูงและป้องกันไม่ให้เครื่องมือทางกายภาพหรือหินเจาะสายเคเบิล

ปลอกด้านนอกป้องกันสำหรับงานหนัก:แจ็คเก็ต PVC หรือ PE ทนน้ำมัน มีความเสถียรต่อรังสี UV ซึ่งป้องกันการซึมผ่านของความชื้น การกัดกร่อนของกรดในดิน และการเสื่อมสภาพของสิ่งแวดล้อม

เกราะเทปเหล็กสองชั้น: การรักษาความปลอดภัยการทำงานของยูทิลิตี้ฝังศพโดยตรง

เหตุใดที่ปรึกษาโครงสร้างพื้นฐานจึงระบุสายเคเบิลหุ้มเกราะเทปเหล็ก (DSTA)เช่นเดียวกับซีรีส์ YJLV22/VLV22 สำหรับแหล่งจ่ายไฟหลักรองแรงดันต่ำใช่ไหม

1.ขจัดท่อร้อยสายภายนอกที่มีราคาแพง:สายเคเบิลที่ไม่มีเกราะจำเป็นต้องใช้ท่อพีวีซีหรือท่อคอนกรีตหนาเมื่อฝังอยู่ใต้ดิน การออกแบบหุ้มเกราะด้วยเทปเหล็กสามารถวางลงในร่องลึกใต้ดินได้โดยตรง ซึ่งช่วยลดต้นทุนการขุดค้นทางแพ่งและค่าท่อได้อย่างมาก

2. การป้องกันแรงกระแทกและแรงกระแทกสูงสุด:แรงดันดินใต้ผิวดินที่รุนแรง หินตกตะกอน หรือยานพาหนะที่แล่นผ่านเหนือศีรษะ อาจทำให้สายเคเบิลพลาสติกอ่อนเสียรูปได้ การพันด้วยเทปเหล็กสองชั้นดูดซับแรงกระแทกทางกายภาพ รักษาความสมบูรณ์ของแกนโครงสร้าง และป้องกันการลัดวงจรแบบเฟสต่อเฟส

3.การป้องกันสัตว์รบกวนใต้ดิน:ปลวก โกเฟอร์ และสัตว์ฟันแทะเคี้ยวผ่านสารเคลือบโพลีเมอร์มาตรฐานเป็นประจำ แผงกั้นเหล็กโลหะที่เจาะเข้าไปไม่ได้จะป้องกันความเสียหายทางชีวภาพ และยืดอายุการใช้งานของเครือข่ายใต้ดินให้นานกว่า 30 ปี

ตัวนำอะลูมิเนียม: เพิ่ม ROI สูงสุดบนโครงสร้างพื้นฐานขนาดใหญ่

งบประมาณวัตถุดิบเป็นตัวกำหนดความเป็นไปได้ของโครงการ การใช้ประโยชน์ตัวนำอลูมิเนียมควั่นแทนที่ทองแดงทำให้เกิดความได้เปรียบทางเศรษฐกิจที่ชัดเจน:

ประหยัดต้นทุนได้มาก:อะลูมิเนียมมีค่าการนำไฟฟ้าที่ยอดเยี่ยมต่อดอลลาร์ ช่วยให้ผู้รับเหมา EPC ลดค่าใช้จ่ายด้านวัสดุเคเบิลได้อย่างมากตลอดระยะทางการจัดจำหน่ายที่กว้างขวาง

น้ำหนักการจัดการที่เบากว่า:น้ำหนักที่ลดลงของอะลูมิเนียมทำให้การดึงถาดสายเคเบิลง่ายขึ้น ลดชั่วโมงแรงงานในการติดตั้ง และลดต้นทุนการขนส่งตู้คอนเทนเนอร์สำหรับการจัดส่งไปต่างประเทศ

สถานการณ์การใช้งานหลักในโครงการไฟฟ้าระดับโลก

ด้วยความสมดุลระหว่างความแข็งแกร่ง การป้องกัน และความสามารถในการจ่าย ซีรีส์อะลูมิเนียมหุ้มเกราะของ Taitong Cable จึงถูกนำไปใช้อย่างกว้างขวางในการประมูลโครงการระดับนานาชาติที่สำคัญ:

ฟาร์มพลังงานแสงอาทิตย์และพลังงานลม:การขนส่งเอาท์พุตแรงดันไฟฟ้าต่ำจากสถานีอินเวอร์เตอร์ไปยังยูนิตหม้อแปลงแบบสเต็ปอัพทั่วพื้นที่กลางแจ้งอันกว้างใหญ่

คอมเพล็กซ์อุตสาหกรรมและโรงงานเคมี:การเดินสายไฟฟ้าสำรองไปตามร่องลึกสายเคเบิลกลางแจ้งและท่อใต้ดินที่ต้องเผชิญกับภาระของเครื่องจักรกลหนัก

สายหลักย่อยเชิงพาณิชย์และที่อยู่อาศัย:การเชื่อมต่อสถานีไฟฟ้าย่อยหม้อแปลงหลักเข้ากับแผงจำหน่ายอาคารแต่ละหลังในการขยายการพัฒนาชานเมือง

การปรับแต่งโดยตรงจากโรงงานและการจัดหาความปลอดภัย

การจัดซื้อโครงสร้างพื้นฐานระหว่างประเทศไม่อนุญาตให้มีความทนทานต่อช่องว่างของฉนวนหรือช่องว่างของเกราะ ทุกล็อตการผลิตจะต้องเป็นไปตามมาตรฐานสากลที่เชื่อถือได้ รวมถึง IEC 60502-1 และ BS 5467

ที่ไท่ตงเคเบิ้ลเราสนับสนุนการดำเนินโครงการของคุณผ่านโมเดลการผลิตที่ปรับแต่งเองจากโรงงานโดยตรง 100% เราไม่ผลักดันสินค้าเคลียร์คลังสินค้าสำเร็จรูปและหมดอายุ แต่เราผลิตสายไฟอะลูมิเนียมหุ้มเกราะทุกชุดเพื่อให้สอดคล้องโดยตรงกับปริมาณการผลิต (BOQ) ที่แม่นยำของโครงการของคุณ—การปรับเทียบหน้าตัดของตัวนำ (16 มม.2 ถึง 500 มม.2), การผสมผสานแบบมัลติคอร์ (3-คอร์, 4-คอร์, 3+1, 4+1, 3+2), ความหนาของเกราะ และสารประกอบแจ็คเก็ตด้านนอกแบบพิเศษเพื่อให้ตรงกับข้อกำหนดกริดในประเทศของคุณ

ติดต่อแผนกวิศวกรรมการกระจายพลังงานของเราเลยวันนี้เพื่อขอรับใบรับรองการทดสอบประเภทที่ได้รับอนุญาต พิมพ์เขียวมิติที่กำหนดเอง หรือเพื่อรับการประมาณต้นทุนโดยตรงจากโรงงานสำหรับการประมูลโครงข่ายที่กำลังจะมาถึงของคุณ!
