เหตุใดสายไฟ 1kV LV จึงจำเป็นสำหรับกริด

สรุป: ในเครือข่ายการจำหน่ายไฟฟ้าสำรอง อาคารพาณิชย์ และเขตอุตสาหกรรมที่มีการแปลเป็นภาษาท้องถิ่น สายไฟฟ้าแรงต่ำเป็นจุดเชื่อมต่อสุดท้ายและสำคัญที่สุดไปยังผู้ใช้ปลายทางสายเคเบิลจำหน่ายไฟฟ้าแรงดันต่ำที่มีพิกัด 1kV และต่ำกว่า ทำหน้าที่เป็นท่อหลักสำหรับเครือข่ายเหล่านี้ บทความนี้จะแจกแจงรายละเอียดกลไกแบบมัลติคอร์ภายใน ข้อดีของวัสดุ และสถาปัตยกรรมความปลอดภัยของสายเคเบิลอะลูมิเนียมหุ้มเกราะมาตรฐาน 0.6/1kV ซึ่งช่วยให้ผู้จัดการโครงการเพิ่มประสิทธิภาพโครงข่ายไฟฟ้าให้สูงสุดได้

สารบัญ

การแนะนำ

วิศวกรรมโครงสร้างของสายไฟ 5 คอร์ 0.6/1kV

ประโยชน์ด้านต้นทุนเชิงกลยุทธ์ของอลูมิเนียมในการจำหน่ายไฟฟ้าแรงต่ำ

ความจำเป็นของระบบ 5-Core ในการประกวดราคาพลังงานสมัยใหม่

การปฏิบัติตามข้อกำหนดโดยตรงของโรงงานและการจัดหาโครงการ

การแนะนำ

การเปลี่ยนจากสถานีย่อยแรงดันไฟฟ้าปานกลางไปเป็นกริดสำหรับผู้บริโภคที่มีการแปลเป็นภาษาท้องถิ่นนั้น ต้องใช้สายกระจายรองที่มีความเสถียรอย่างไม่น่าเชื่อ การทำงานที่ 1kV และต่ำกว่า วงจรเหล่านี้จะต้องจัดการโปรไฟล์โหลดที่ผันผวน ความไม่สมดุลของเฟสเดียว และการรบกวนทางกายภาพภายนอกอย่างต่อเนื่อง เพื่อจัดการกับความต้องการเหล่านี้โดยไม่ทำให้งบประมาณอาคารของเทศบาลสูงเกินจริง ที่ปรึกษาด้านไฟฟ้าจึงใช้สายเคเบิลอะลูมิเนียมหุ้มเกราะอย่างกว้างขวาง

ออกแบบอย่างแม่นยำเพื่อความมั่นคงในระยะยาวไท่ตงเคเบิ้ล ผลิตสายเคเบิลจำหน่ายไฟฟ้าแรงดันต่ำเกรดพรีเมี่ยม 0.6/1kV ด้วยการใช้เทคโนโลยีการอัดแน่นและการบิดแบบมัลติคอร์แบบพิเศษ สายการผลิตของเรานำเสนอการผสมผสานที่ลงตัวระหว่างความยืดหยุ่นทางกลและความเชื่อถือได้ทางไฟฟ้าสำหรับการพัฒนาสาธารณูปโภคทั่วโลก

วิศวกรรมโครงสร้างของสายไฟ 5 คอร์ 0.6/1kV

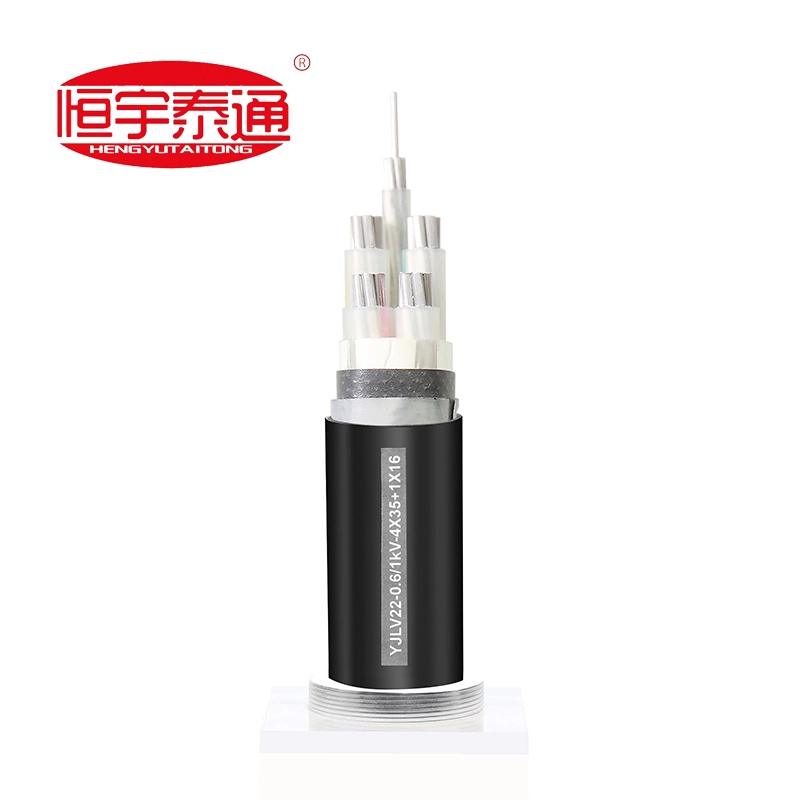

เมื่อดูการกำหนดค่ามาตรฐาน เช่น YJLV22-0.6/1kV หน้าตัดของสายเคเบิลเผยให้เห็นระบบป้องกันขั้นสูงหลายชั้นที่สร้างขึ้นสำหรับการฝังโดยตรงหรือการติดตั้งท่อ:

ตัวนำอลูมิเนียมอัดแน่น:มีรูปร่างและตีเกลียวจากอะลูมิเนียมที่มีความบริสุทธิ์สูงเพื่อเพิ่มพื้นที่หน้าตัดทางไฟฟ้าให้สูงสุด ในขณะเดียวกันก็ขจัดช่องว่างอากาศภายในแกนกลาง

ฉนวนโพลีเอทิลีนแบบครอสลิงค์ (XLPE):ให้ฉนวนอิเล็กทริกสูงและช่วยให้ตัวนำหลักทำงานได้อย่างปลอดภัยที่อุณหภูมิต่อเนื่องสูงถึง 90°C

เครื่องนอนด้านในและวัสดุเสริม:วัสดุโพลีโพรพีลีนที่ไม่ดูดความชื้น ช่วยให้โครงสร้างแบบมัลติคอร์มีความกลมอย่างสมบูรณ์แบบและมีความสมดุลทางโครงสร้าง

เกราะเทปเหล็กคู่ (DSTA):เทปโลหะที่ทับซ้อนกันถูกห่อไว้อย่างแน่นหนาใต้แจ็คเก็ตด้านนอก ให้ความทนทานต่องานหนักต่อแรงกดทับใต้ดินและการกระแทกจากจอบขุด

เสื้อนอก PVC สำหรับงานหนัก:ให้ชั้นติดตามสภาพแวดล้อมขั้นสูงที่ต้านทานกรดในดิน ความชื้นแทรกซึม และการสึกหรอจากการเสียดสี

ประโยชน์ด้านต้นทุนเชิงกลยุทธ์ของอลูมิเนียมในการจำหน่ายไฟฟ้าแรงต่ำ

สำหรับกริดรองระดับภูมิภาคที่กว้างขวาง การใช้แกนทองแดงอาจทำให้งบประมาณการจัดซื้อพุ่งสูงขึ้น ระบบแรงดันไฟฟ้าต่ำสมัยใหม่เลือกตัวนำอลูมิเนียมอัดแน่นด้วยเหตุผลสองประการ:

1. การประหยัดงบประมาณอย่างมาก:การจัดซื้อแกนอะลูมิเนียมช่วยลดค่าใช้จ่ายด้านวัสดุได้มากถึง 40% เมื่อเทียบกับทางเลือกทองแดงที่มีความผันผวนสูง ช่วยให้ผู้รับเหมาสามารถขยายขอบเขตโครงข่ายไฟฟ้าภายในข้อจำกัดทางการเงินที่เข้มงวด

2. การจัดการแบบง่ายบนเว็บไซต์:ลักษณะที่มีน้ำหนักเบาของแกนอะลูมิเนียมทำให้สายเคเบิลแบบมัลติคอร์เหล่านี้ง่ายต่อการลากผ่านท่อร้อยสายใต้ดินที่คดเคี้ยวหรือวางในร่องลึก ช่วยลดความเมื่อยล้าของลูกเรือและชั่วโมงการติดตั้ง

ความจำเป็นของระบบ 5-Core ในการประกวดราคาพลังงานสมัยใหม่

กฎระเบียบอาคารระหว่างประเทศและข้อกำหนดโครงข่ายไฟฟ้ามักมีผลบังคับใช้สถาปัตยกรรมเคเบิลแบบ 5 คอร์(เช่น 3 เฟส + 1 แกนกลาง + 1 แกนกราวด์เฉพาะ) เหนือการออกแบบ 4 คอร์รุ่นเก่า:

การจัดการฮาร์มอนิกที่เหนือกว่า:โซนเชิงพาณิชย์สมัยใหม่เต็มไปด้วยโหลดที่ไม่เป็นเชิงเส้นซึ่งจะผลักกระแสฮาร์มอนิกสูงกลับผ่านเส้นกลาง การกำหนดค่าแกนกลางที่เป็นกลางโดยเฉพาะของเราช่วยป้องกันความร้อนเกินพิกัด

การต่อลงดินข้อผิดพลาดไร้ที่ติ:แกนกราวด์ (PE) ที่แยกจากกันในตัวให้เส้นทางลงดินที่มีความต้านทานต่ำทันที ช่วยให้มั่นใจได้ว่าเซอร์กิตเบรกเกอร์จะตัดการทำงานทันทีในระหว่างที่เกิดข้อผิดพลาด เพื่อปกป้องอุปกรณ์ดาวน์สตรีมและบุคลากรจากแรงดันไฟฟ้าสัมผัสที่เป็นอันตราย

การปฏิบัติตามข้อกำหนดโดยตรงของโรงงานและการจัดหาโครงการ

โครงการขยายโครงข่ายไฟฟ้ารองจะเหลือศูนย์สำหรับข้อผิดพลาดในการติดตั้งหรือข้อบกพร่องในการผลิต โครงสร้างพื้นฐานแรงดันต่ำต้องการความสอดคล้องทางเทคนิคที่แน่นอนด้วยIEC 60502-1โปรโตคอลมาตรฐานสากล

ที่ไท่ตงเคเบิ้ลเราบังคับใช้รูปแบบการผลิตที่กำหนดเองจากโรงงานโดยตรงอย่างเข้มงวด 100% เราไม่เคลียร์สต็อกคลังสินค้าทั่วไปตามอายุ แต่สายเคเบิลจำหน่ายแรงดันต่ำทุกชุดจะได้รับการอัดขึ้นรูปแบบกำหนดเองเพื่อให้ตรงกับปริมาณตามปริมาณโครงการ (BOQ) ที่แน่นอนของคุณ เพื่อให้มั่นใจถึงขั้นตอนหน้าตัดที่ระบุ (เช่น 4✖35 + 1✖16มม.2) สีการติดตามแจ็คเก็ตแบบพิเศษ และการปฏิบัติตามข้อกำหนดทางไฟฟ้าในท้องถิ่นอย่างแม่นยำ

ติดต่อแผนกวิศวกรรมไฟฟ้าแรงต่ำของเราเลยวันนี้เพื่อรักษาแคตตาล็อกการทดสอบประเภทที่ได้รับอนุญาต พิมพ์เขียวการออกแบบภาคตัดขวาง หรือเพื่อรับเมทริกซ์การกำหนดราคาโรงงานแบบด่วนพร้อมทำสัญญาสำหรับการประมูลโครงการที่กำลังจะมาถึงของคุณ!
