เหตุใดสายเคเบิลหุ้มฉนวนเหนือศีรษะ 10kV จึงอัปเกรดกริด

สรุป: สำหรับการกระจายพลังงานเหนือศีรษะแรงดันปานกลาง การรับรองว่าจะมีการจ่ายไฟอย่างต่อเนื่องในขณะที่ลดค่าใช้จ่ายในการบำรุงรักษาเป็นเป้าหมายหลักสำหรับบริษัทสาธารณูปโภคสายเคเบิลหุ้มฉนวนเหนือศีรษะพิกัดสูงสุด 10 kVได้กลายเป็นมาตรฐานชั้นนำสำหรับการอัพเกรดเครือข่ายพลังงานที่เก่าแก่ บทความนี้จะแจกแจงรายละเอียดการออกแบบโครงสร้าง ข้อได้เปรียบทางวิศวกรรมหลัก และกลไกความปลอดภัยด้านสิ่งแวดล้อมของสายเคเบิลรวมทางอากาศ (ABC) ขนาด 10 kV ที่ทันสมัย ​​ซึ่งจะชี้แนะผู้จัดการฝ่ายจัดซื้อของโครงการไปสู่การเพิ่มประสิทธิภาพความน่าเชื่อถือของสาย

สารบัญ

การแนะนำ

กายวิภาคโครงสร้างของสายเคเบิลหุ้มฉนวนเหนือศีรษะ 10 kV

ข้อได้เปรียบในการปฏิบัติงานที่สำคัญเหนือตัวนำเปลือยแบบดั้งเดิม

สถานการณ์การใช้งานที่สำคัญในการประกวดราคาพลังงานระดับภูมิภาค

การปฏิบัติตามข้อกำหนดจากโรงงานโดยตรงและการจัดหาแบบกำหนดเอง

การแนะนำ

ในขณะที่พื้นที่ในเมืองขยายตัวและความต้องการใช้ไฟฟ้าในชนบทก็เพิ่มมากขึ้น ตัวนำไฟฟ้าเหนือศีรษะแบบเปลือยก็กำลังเปิดเผยช่องโหว่ของเครือข่ายมากขึ้นเรื่อยๆ เมื่อสัมผัสกับองค์ประกอบต่างๆ สายแรงดันไฟฟ้ากลางที่ไม่มีฉนวนจะไวต่อความผิดพลาดที่เกิดจากต้นไม้รก ลมแรง และสัตว์ป่าอย่างมาก ซึ่งนำไปสู่การไฟดับเฉพาะจุดซึ่งมีค่าใช้จ่ายสูง เพื่อลดความเสี่ยงด้านโครงสร้างพื้นฐานเหล่านี้โดยไม่ก่อให้เกิดรายจ่ายฝ่ายทุนจำนวนมหาศาลที่เกี่ยวข้องกับการขุดร่องลึกใต้ดิน หน่วยงานด้านพลังงานทั่วโลกจึงหันมาใช้สายเคเบิลหุ้มฉนวนเหนือศีรษะขนาด 10 kV อย่างรวดเร็ว

ออกแบบมาเพื่อสภาพแวดล้อมกลางแจ้งที่มีความต้องการสูงไท่ตงเคเบิ้ลผลิตสายเคเบิลหุ้มฉนวนเหนือศีรษะแรงดันปานกลางที่มีความทนทานสูง การใช้สารประกอบฉนวนเชื่อมขวางขั้นสูงและแกนตัวนำที่มีความบริสุทธิ์สูง ผลิตภัณฑ์ของเรามอบความปลอดภัยทางกลและทางไฟฟ้าที่ยอดเยี่ยมให้กับสายเหนือศีรษะทั่วโลก

กายวิภาคโครงสร้างของสายเคเบิลหุ้มฉนวนเหนือศีรษะ 10 kV

การสร้างโครงสร้างของสายเคเบิลหุ้มฉนวนเหนือศีรษะ 10 kV มีความสมดุลอย่างพิถีพิถันเพื่อเพิ่มประสิทธิภาพทั้งการจัดการที่มีน้ำหนักเบาและการควบคุมวงจรแบบสัมบูรณ์:

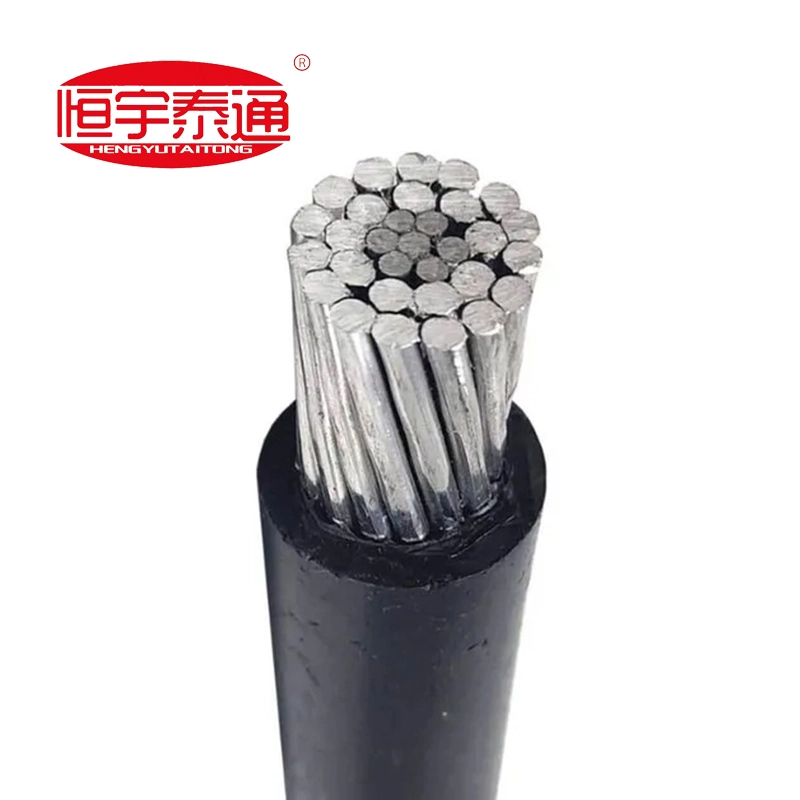

ตัวนำเฟส: ประกอบด้วยลวดอะลูมิเนียมตีเกลียวอัดแน่นทรงกลมที่มีความบริสุทธิ์สูง การอัดแน่นจะช่วยลดเส้นผ่านศูนย์กลางของตัวนำและทำให้โปรไฟล์พื้นผิวเรียบขึ้น เพื่อให้มั่นใจว่ามีการกระจายความเค้นทางไฟฟ้าที่สม่ำเสมอ

Messenger Core (ทางเลือก/คอมโพสิต): ประกอบด้วยแกนเหล็กชุบสังกะสีแรงดึงสูงหรือโลหะผสมอลูมิเนียมเสริมแรงเพื่อแบกรับแรงตึงทางกลของโครงสร้างตลอดช่วงยาวระหว่างเสาส่งกำลัง

ฉนวนกันความร้อนที่ทนทานต่อสภาพอากาศสำหรับงานหนัก: อัดขึ้นรูปด้วยโพลีเอทิลีนชนิดครอสลิงค์สีดำ (XLPE) หรือโพลีเอทิลีนความหนาแน่นสูง (HDPE) ระดับพรีเมี่ยม สารประกอบนี้อิ่มตัวอย่างมากด้วยคาร์บอนแบล็คชนิดพิเศษเพื่อให้การป้องกันสูงสุดต่อรังสีอัลตราไวโอเลตจากแสงอาทิตย์ (UV) และการแตกร้าวของโอโซน

ข้อได้เปรียบในการปฏิบัติงานที่สำคัญเหนือตัวนำเปลือยแบบดั้งเดิม

การเปลี่ยนไปใช้สายเหนือศีรษะที่หุ้มฉนวนขนาด 10 kV ช่วยให้ระบบสาธารณูปโภคด้านพลังงานมีข้อได้เปรียบที่เด็ดขาดและเชิงปริมาณในภาคสนาม:

1.การกำจัดการขัดข้องจากการสัมผัสต้นไม้: ในพื้นที่ป่าทึบหรือเขตร้อน กิ่งก้านที่สัมผัสกับตัวนำเปลือยจะทำให้เกิดไฟฟ้าลัดวงจรในทันทีและอาจทำให้เกิดไฟป่าได้ แจ็คเก็ตหุ้มฉนวนแยกกระแสไฟฟ้าได้อย่างสมบูรณ์ ช่วยให้สายไฟทำงานได้อย่างปลอดภัยแม้ในระหว่างการสัมผัสทางกายภาพกับพืชพรรณที่รก

2. ลดระยะห่างของเฟสและทางขวาที่แคบลง: เนื่องจากตัวนำมีการหุ้มฉนวนทั้งหมด การระบายอากาศที่จำเป็นระหว่างเฟสจึงลดลงอย่างมาก ซึ่งช่วยให้ระบบสาธารณูปโภคสามารถติดตั้งวงจรหลายวงจรบนเสาเดี่ยวหรือจ่ายไฟผ่านทางเดินในเมืองที่คับแคบได้

3. ความยืดหยุ่นในการต่อต้านไอซิ่งและแรงลมขั้นสูงe: ปลอกโพลีเมอร์ด้านนอกทรงกลมเรียบ ลดการสะสมของน้ำแข็งหนัก และต้านทานลมได้ต่ำกว่าเมื่อเปรียบเทียบกับโครงแบบลวดเปิดมาตรฐาน ป้องกันการหักของสายระหว่างเกิดพายุรุนแรง

สถานการณ์การใช้งานที่สำคัญในการประกวดราคาพลังงานระดับภูมิภาค

เนื่องจากความยืดหยุ่นของโครงสร้างและความซับซ้อนในการติดตั้งต่ำ สายเคเบิลหุ้มฉนวนเหนือศีรษะ 10 kV จึงถูกนำมาใช้กันอย่างแพร่หลายในโครงการขยายกริดทั่วโลก:

การอัพเกรดพลังงานที่อยู่อาศัยในเมือง: การเปลี่ยนระบบลวดเปลือยแบบเก่าในพื้นที่พักอาศัยที่มีการจราจรคับคั่ง ซึ่งการขุดใต้ดินเป็นไปไม่ได้ทั้งทางกายภาพและทางการเงิน

การขยายโครงข่ายป่าไม้และชนบท: การกำหนดเส้นทางสายไฟแรงดันปานกลางที่ปลอดภัยผ่านป่าทึบ เขตเกษตรกรรม หรือภูมิประเทศบนภูเขา โดยไม่จำเป็นต้องดำเนินการเคลียร์ต้นไม้ที่ดุดันและมีค่าใช้จ่ายสูง

สภาพแวดล้อมชายฝั่งและการกัดกร่อน: ฉนวนด้านนอกหนาแยกตัวนำโลหะภายในออกจากการกัดกร่อนด้วยสเปรย์เกลือ มลพิษทางอากาศจากสารเคมี และความชื้นสูง

การปฏิบัติตามข้อกำหนดจากโรงงานโดยตรงและการจัดหาแบบกำหนดเอง

โครงการโครงสร้างพื้นฐานสาธารณะที่มีแรงดันไฟฟ้าปานกลางทำให้ไม่มีที่ว่างสำหรับช่องโหว่ทางโครงสร้าง การใช้งานสายการผลิตเหนือศีรษะทุกครั้งจะต้องปฏิบัติตามหลักเกณฑ์ทางเทคนิคที่แน่นอนตามเกณฑ์คุณภาพระดับสากล เช่นIEC 60502-2หรือข้อกำหนดด้านสาธารณูปโภคที่แปลเป็นภาษาท้องถิ่น

ที่ไท่ตงเคเบิ้ลเราปฏิบัติตามอย่างเคร่งครัดรูปแบบการผลิตที่ปรับแต่งเองจากโรงงานโดยตรง 100%. เราไม่ดันสต็อกเคลียร์คลังสินค้าสำเร็จรูป แต่เราออกแบบและผลิตสายเคเบิลหุ้มฉนวนเหนือศีรษะ 10 kV แต่ละชุดโดยเทียบกับรายการปริมาณโครงการ (BOQ) เฉพาะของคุณ โดยปรับแต่งโครงสร้างหลัก ความแข็งแกร่งของแกนส่งสาร และหน้าตัดของฉนวนให้ตรงกับช่วงระยะทางที่แปลเป็นภาษาท้องถิ่นและโปรไฟล์สภาพอากาศ

ติดต่อทีมวิศวกรรมการกระจายค่าโสหุ้ยของเราวันนี้เพื่อเข้าถึงแบบร่างทางเทคนิคที่ผ่านการตรวจสอบแล้ว ใบรับรองการทดสอบประเภท หรือเพื่อรับการประมาณต้นทุนโดยตรงจากโรงงานอย่างรวดเร็วสำหรับการประมูลโครงข่ายไฟฟ้าที่กำลังจะมาถึงของคุณ!
