เหตุใดสายเคเบิลควบคุมแบบมีชีลด์จึงป้องกันสัญญาณรบกวน EMI

สรุป:ในโรงงานผลิตแบบอัตโนมัติ สถานีผลิตไฟฟ้า และโรงงานแปรรูปที่ซับซ้อน สายควบคุมจะวิ่งควบคู่ไปกับสายไฟหนัก ทำให้เกิดสนามแม่เหล็กไฟฟ้าที่มีความเข้มข้นสูงสายเคเบิลป้องกันการรบกวนควบคุมแบบชีลด์ทำหน้าที่เป็นระบบประสาทที่เชื่อถือได้ของการผ่าตัดเหล่านี้ บทความนี้จะแจกแจงรายละเอียดสถาปัตยกรรมวัสดุหลายชั้น กลไกปราบปรามสัญญาณรบกวนแม่เหล็กไฟฟ้า (EMI) และคุณประโยชน์ในการป้องกันที่ทำให้สายเคเบิลควบคุมระดับพรีเมียมมีความสำคัญต่อระบบอัตโนมัติทางอุตสาหกรรมสมัยใหม่

สารบัญ

การแนะนำ

กายวิภาคโครงสร้างของสายเคเบิลควบคุมป้องกันการรบกวนแบบชีลด์

เหตุใดการหุ้มฉนวนจึงมีความสำคัญต่อเสียงรบกวนทางอุตสาหกรรม

สถานการณ์การใช้งานที่สำคัญในวิศวกรรมอัตโนมัติ

การปฏิบัติตามข้อกำหนดจากโรงงานโดยตรงและการสั่งซื้อแบบกำหนดเอง

การแนะนำ

เนื่องจากโรงงานอุตสาหกรรมบูรณาการระบบอัตโนมัติที่ชาญฉลาดยิ่งขึ้น ความหนาแน่นของอุปกรณ์อิเล็กทรอนิกส์จึงเพิ่มขึ้นอย่างมาก สภาพแวดล้อมที่มีความหนาแน่นสูงนี้ทำให้เกิดการรบกวนทางแม่เหล็กไฟฟ้า (EMI) และการรบกวนความถี่วิทยุ (RFI) จำนวนมหาศาล หากไม่มีการป้องกันที่เพียงพอ สัญญาณควบคุมแรงดันต่ำที่ส่งไปยังตัวควบคุมลอจิกแบบตั้งโปรแกรมได้ (PLC) เซ็นเซอร์ และแอคชูเอเตอร์อาจเสียหายได้ง่าย ซึ่งนำไปสู่การอ่านค่าเครื่องผิดพลาด ข้อผิดพลาดของระบบ หรือการปิดระบบฉุกเฉินที่เป็นอันตราย

เพื่อรักษาสัญญาณอัตโนมัติที่สำคัญไท่ตงเคเบิ้ลผลิตสายเคเบิลป้องกันการรบกวนควบคุมแบบมีชีลด์สำหรับงานหนัก การผสมผสานตัวนำที่มีความยืดหยุ่นสูงเข้ากับเกราะป้องกันโลหะหนาแน่น สายควบคุมเหล่านี้รับประกันการส่งสัญญาณที่ไร้ที่ติทั่วเขตอุตสาหกรรมที่มีการหยุดชะงักอย่างหนักทั่วโลก

กายวิภาคโครงสร้างของสายเคเบิลควบคุมป้องกันการรบกวนแบบชีลด์

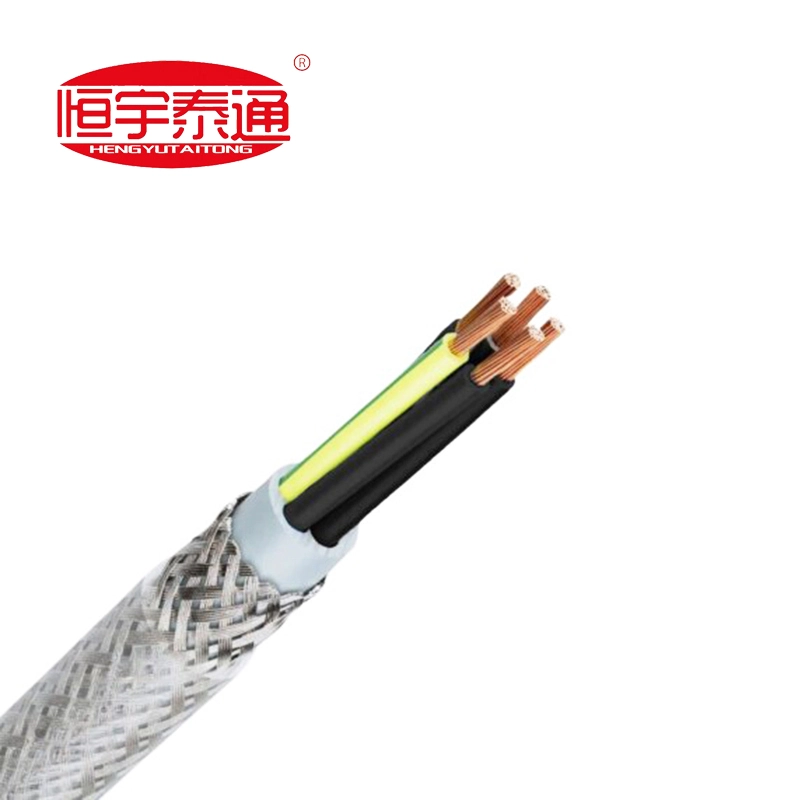

การกำหนดค่าภายในของสายเคเบิลควบคุมมาตรฐานได้รับการออกแบบทางวิศวกรรมทีละชั้นเพื่อแยกสัญญาณรบกวนภายนอกออกจากตัวนำทองแดงภายใน:

ตัวนำทองแดงที่มีความบริสุทธิ์สูง: ประกอบด้วยลวดทองแดงธรรมดาตีเกลียวละเอียดแบบหลายคอร์ ให้ค่าการนำไฟฟ้าสูงสุดและความยืดหยุ่นที่เหนือกว่าสำหรับการเดินสายที่แน่นหนาภายในแผงควบคุม

ฉนวนรหัสสี: สารประกอบฉนวน PVC หรือ XLPE ระดับพรีเมียมพร้อมรหัสสีที่แตกต่างกัน (รวมถึงสายดินสีเขียว/เหลืองมาตรฐาน) เพื่อการระบุขั้วต่อที่ชัดเจนและปลอดภัยระหว่างการติดตั้ง

ผ้าปูที่นอนด้านใน / ชั้นเปลือก: แผ่นโพลีเมอร์เรียบหรือชั้นอัดรีดที่ยึดแกนที่บิดเป็นเกลียวเข้าด้วยกันอย่างแน่นหนา และสร้างเบาะป้องกันสำหรับเกราะที่อยู่ด้านบน

ชีลด์โลหะแบบถักที่มีความครอบคลุมสูง: ทองแดงกระป๋องหรือลวดเหล็กถักทอไขว้หนาแน่นซึ่งห่อหุ้มแกนภายใน ทำหน้าที่เป็นเกราะป้องกันแม่เหล็กไฟฟ้าที่เจาะเข้าไปไม่ได้

เสื้อแจ็คเก็ตตัวนอกไม่ลามไฟ: ปลอก PVC ที่แข็งแกร่งจัดทำขึ้นเพื่อต้านทานการกระเด็นของน้ำมัน การติดตามความชื้น การเสียดสี และการแพร่กระจายของเปลวไฟในถาดสายเคเบิลแบบเปิด

เหตุใดการหุ้มฉนวนจึงมีความสำคัญต่อเสียงรบกวนทางอุตสาหกรรม

แม้ว่าสายควบคุมที่ไม่มีการชีลด์จะทำงานได้ดีในวงจรไฟฟ้าพื้นฐาน ฮับอุตสาหกรรมแบบอัตโนมัติจะต้องใช้ชีลด์แบบถักที่มีความครอบคลุมสูงด้วยเหตุผลด้านประสิทธิภาพหลักสามประการ:

1. การดูดซับ EMI และ RFI ที่ครอบคลุม: เปียโลหะทำหน้าที่เป็นกรงฟาราเดย์ โดยจะสกัดกั้นคลื่นแม่เหล็กไฟฟ้าที่แผ่ออกมาจากมอเตอร์ขนาดใหญ่ หม้อแปลง และสายไฟแรงสูงที่อยู่รอบๆ เพื่อเปลี่ยนทิศทางกระแสที่หลงไหลลงสู่พื้นอย่างปลอดภัยก่อนที่จะรบกวนสัญญาณแกนกลางชั้นใน

2. ความยืดหยุ่นที่เหนือกว่า: แตกต่างจากแผ่นอะลูมิเนียมฟอยล์แบบอยู่กับที่ที่สามารถฉีกขาดหรือแตกได้ง่ายเมื่อโค้งงอซ้ำๆ ภายในเครื่องจักรแบบไดนามิก การถักเปียโลหะที่ทอจะรักษาความสมบูรณ์ของการป้องกันโครงสร้าง 100% แม้อยู่ภายใต้การงอและบิดเชิงกลอย่างต่อเนื่อง

3.การป้องกันการพูดคุยข้าม: ในท่อร้อยสายควบคุมแบบมัลติคอร์ กระแสความถี่สูงในสายเดียวสามารถรั่วไหลเข้าสู่วงจรข้างเคียงได้ การถักเปียที่แม่นยำจะแยกกลุ่มสายเคเบิลแต่ละกลุ่มออก ทำให้มั่นใจได้ว่าสตรีมข้อมูลจะสะอาดและเป็นอิสระ

สถานการณ์การใช้งานที่สำคัญในวิศวกรรมอัตโนมัติ

เนื่องจากความน่าเชื่อถือในการป้องกันสัญญาณรบกวน สายเคเบิลควบคุมที่มีฉนวนหุ้มจึงได้รับการกำหนดอย่างเข้มงวดในการประกวดราคาโครงสร้างพื้นฐานที่มีความแม่นยำ:

สายการประกอบอัตโนมัติและหุ่นยนต์: การเชื่อมโยงโต๊ะควบคุม PLC ส่วนกลางเข้ากับแขนหุ่นยนต์อัตโนมัติและสายพานลำเลียงประกอบที่ต้องการลูปคำสั่งอย่างต่อเนื่อง

แผงควบคุมสถานีย่อยและรีเลย์: การเชื่อมต่อเครื่องมือวัด รีเลย์ป้องกัน และตัวควบคุมสวิตช์เกียร์ภายในสภาพแวดล้อมพลังงานไฟฟ้าแรงสูง

โรงกลั่นปิโตรเคมีและการแปรรูป: ส่งสัญญาณอุณหภูมิ ความดัน และการอ่านเซ็นเซอร์มิเตอร์วัดการไหลที่ละเอียดอ่อนผ่านสายเคเบิลในร่มและกลางแจ้งที่ขยายออกไป

HVAC และการจัดการอาคาร: การกำหนดเส้นทางลูปควบคุมที่ปลอดภัยและเสียงรบกวนต่ำผ่านอาคารสูงเชิงพาณิชย์เพื่อจัดการระบบระบายอากาศอัตโนมัติ ลิฟต์ และสถาปัตยกรรมความปลอดภัย

การปฏิบัติตามข้อกำหนดจากโรงงานโดยตรงและการสั่งซื้อแบบกำหนดเอง

เครื่องมือวัดที่มีความแม่นยำช่วยให้ค่าเผื่อเป็นศูนย์สำหรับความไม่สมดุลของอิมพีแดนซ์หรือช่องว่างในการป้องกัน สัญญาจัดซื้อจัดจ้างทางอุตสาหกรรมกำหนดให้ต้องปฏิบัติตามมาตรฐานคุณภาพที่เข้มงวด เช่น IEC 60227 หรือบรรทัดฐานทางอุตสาหกรรมระดับภูมิภาค

ที่ไท่ตงเคเบิ้ลเราปฏิเสธระบบการหักบัญชีสินค้าคงคลังที่เข้มงวดซึ่งผลิตจำนวนมากโดยหันไปใช้รูปแบบการผลิตที่ปรับแต่งเองจากโรงงานโดยตรง 100% เราเข้าใจดีว่าการตั้งค่าระบบอัตโนมัติทุกครั้งต้องใช้จำนวนแกนที่ไม่ซ้ำกัน การจัดเตรียมสายดินเฉพาะ และคุณสมบัติฉนวนเฉพาะ เราผลิตสายเคเบิลควบคุมแต่ละชุดแบบกำหนดเองตามปริมาณเฉพาะของโครงการ (BOQ) ของคุณโดยตรง—การสอบเทียบขนาดแกน อัตราส่วนการครอบคลุมของชีลด์ และสารประกอบของแจ็คเก็ตเพื่อให้ตรงกับสภาพแวดล้อมทางไฟฟ้าที่แน่นอนของคุณ

ติดต่อทีมวิศวกรรมเครื่องมือวัดของเราวันนี้เพื่อขอแบบแปลนทางเทคนิคที่ได้รับการตรวจสอบแล้ว เค้าโครงการจัดเตรียมหลักแบบกำหนดเอง หรือเพื่อรับการประเมินราคาโรงงานโดยตรงแบบด่วนสำหรับการประกวดราคาโครงการที่กำลังจะมาถึงของคุณ!
