สายแพหุ้มด้วยยางพิเศษ

2.1 ประเภทผลิตภัณฑ์สายแบนหุ้มยางพิเศษ

1. สายเคเบิลหุ้มยางยืดหยุ่นแบบแบน
2. สายเคเบิลแบนหุ้มฉนวน PVC, NBR
3. สายยางแบนพร้อมฉนวนหุ้มทองแดง
4. สายแบนประสิทธิภาพสูงพร้อมปลอกด้านนอกโพลียูรีเทน
5. สายเคเบิลแบบแบนแบบมัลติคอร์ (8–48 คอร์) สำหรับระบบควบคุมเครน

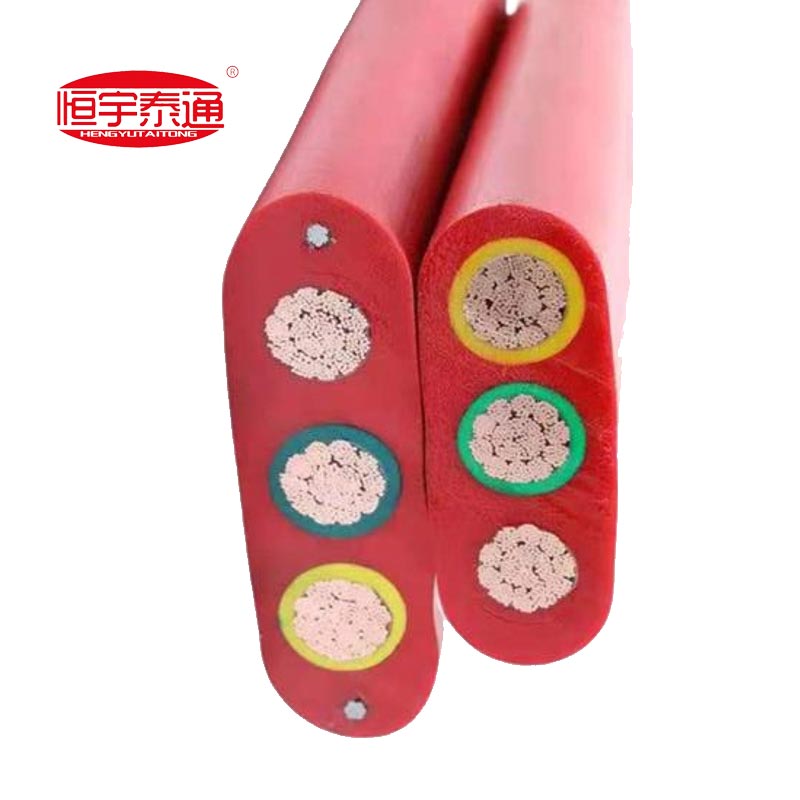

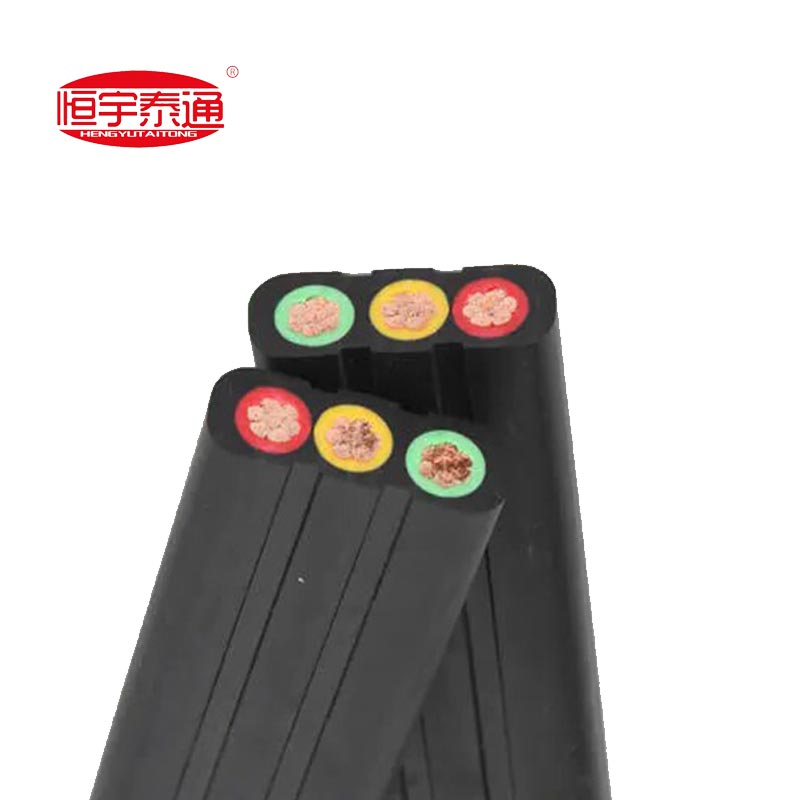

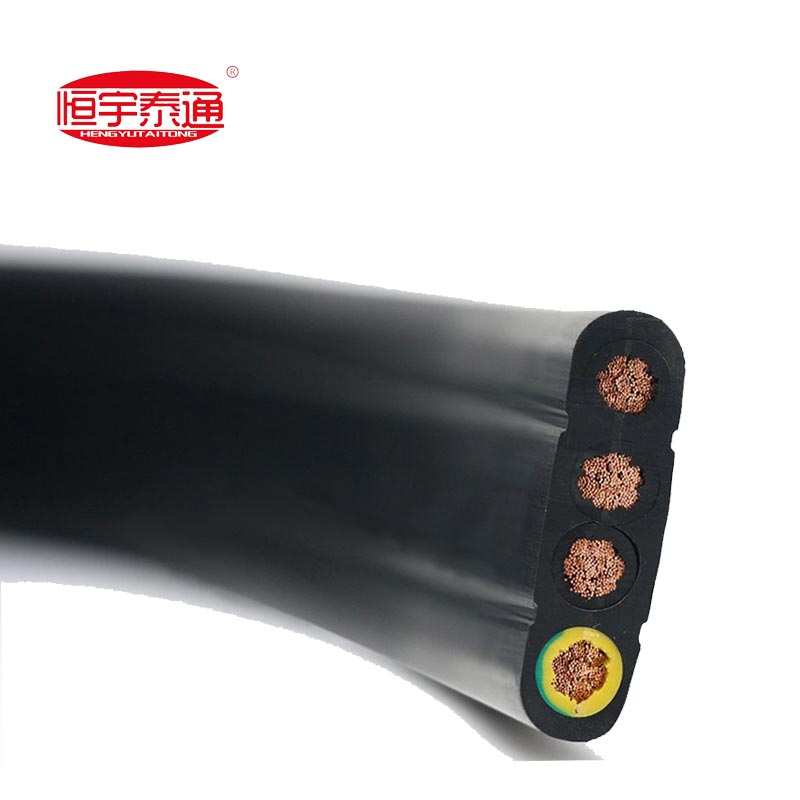

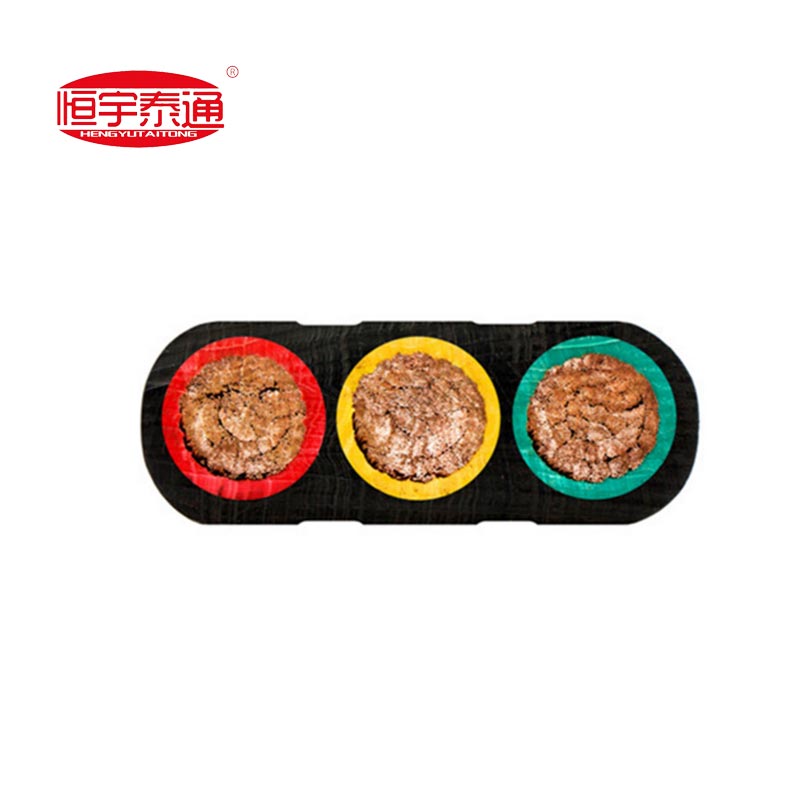

2.2 โครงสร้างของสายแบนหุ้มด้วยยางพิเศษ

คอนดักเตอร์: ทองแดงอบอ่อนละเอียดหลายเส้น สอดคล้องตามมาตรฐาน IEC 60228 Class 5/6 หรือ VDE 0295 Class 5; การพันเกลียวที่ละเอียดเป็นพิเศษเพื่อความยืดหยุ่นสูง
ฉนวนกันความร้อน: EPR (ยางเอทิลีนโพรพิลีน) หรือสารประกอบ PVC พิเศษ มีรหัสสีหรือหมายเลขเพื่อระบุตัวตน สีเขียว-เหลืองสำหรับแกนกราวด์
การจัดหลัก: รูปแบบแกนแบนขนาน (เชิงเส้น) หรือแกน quincuncial เพื่อความกะทัดรัดและป้องกันการบิดงอ

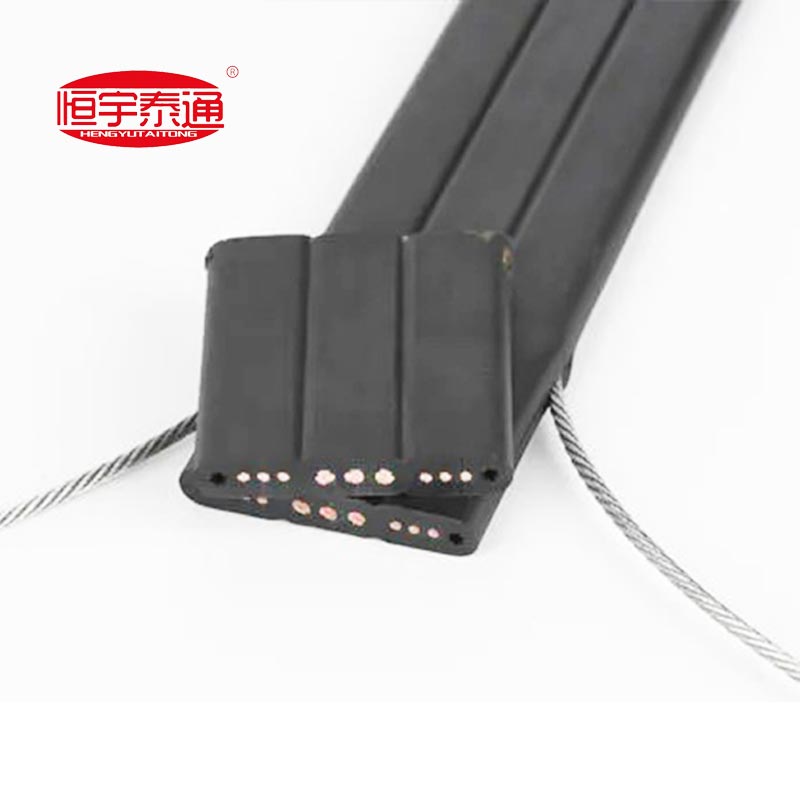

การเสริมแรง: ลวดเหล็กชุบสังกะสีสองเส้นฝังอยู่ทั้งสองด้านเพื่อความต้านทานแรงดึง สำคัญอย่างยิ่งสำหรับการเดินทางของเครนในระยะไกล
การป้องกัน: เปียทองแดงเคลือบดีบุกความหนาแน่นสูง (ความหนาแน่นของการป้องกัน >80%) เพื่อต้านทานการรบกวนทางแม่เหล็กไฟฟ้า
เปลือกนอก: NBR สำหรับงานหนัก (ยางไนไตรล์), CSM (โพลีเอทิลีนคลอโรซัลโฟเนต) หรือ PUR (โพลียูรีเทน) ทนน้ำมัน ทนต่อการขัดถู ทนรังสียูวี และทนต่อการพ่นเกลือ

3.1 พิกัดแรงดันไฟฟ้า: 300/500V, 450/750V, 0.6/1kV (เกรดอุตสาหกรรมมาตรฐาน)
3.2 ช่วงอุณหภูมิ: -40°C ถึง +90°C (การทำงานต่อเนื่อง); ปรับแต่งได้จนถึง -50°C หรือสูงถึง +120°C
3.3 รัศมีการดัด: การติดตั้งคงที่: ความหนาของสายเคเบิล 5 ×; มือถือ/การเดินทาง: ความหนาของสายเคเบิล 8–10×
3.4 ดัดชีวิต: ≥1,000,000 รอบ; รุ่นยืดหยุ่นสูง ≥5,000,000 รอบ
3.5 ความแข็งแรงทางกล: ความต้านแรงดึง≥50MPa; ความต้านทานการฉีกขาด ≥25N/มม. ความต้านทานต่อการขัดถู ≥5,000 รอบแรงเสียดทาน
3.6 ความต้านทานต่อสิ่งแวดล้อม: ทนน้ำมัน, ทนกรด/ด่าง, ทน UV, ทนเกลือสเปรย์; เหมาะสำหรับสภาพแวดล้อมทางทะเลและท่าเรือ
3.7 สารหน่วงไฟ: สอดคล้องกับ IEC 60332-1, VDE 0472-804 Part B และ UL 94 V-0/VW-1
3.8 สมรรถนะทางไฟฟ้า: ความต้านทานของฉนวน ≥10MΩ·กม. ที่ 20°C; ทดสอบแรงดันไฟฟ้า 2,500–3,500V AC เป็นเวลา 5 นาทีโดยไม่มีการพัง

IEC 60227: สายเคเบิลหุ้มฉนวนโพลีไวนิลคลอไรด์ที่มีแรงดันไฟฟ้าที่กำหนดสูงถึงและรวมถึง 450/750V
IEC 60228: ตัวนำของสายเคเบิลหุ้มฉนวน
IEC 60332-1: ทดสอบสายเคเบิลหุ้มฉนวนภายใต้สภาวะที่เกิดไฟไหม้ - ส่วนที่ 1: การทดสอบการแพร่กระจายของเปลวไฟในแนวตั้งสำหรับสายไฟหรือสายเคเบิลหุ้มฉนวนเดี่ยว
VDE 0295: ตัวนำทองแดงแบบยืดหยุ่นสำหรับสายเคเบิล
VDE 0482 / EN 50265-2-1: ข้อมูลจำเพาะสำหรับสายเคเบิลหุ้มยางยืดหยุ่นสำหรับวัตถุประสงค์ทั่วไป
CE (LVD/RoHS): การปฏิบัติตามคำสั่งแรงดันไฟฟ้าต่ำของสหภาพยุโรปและการจำกัดสารอันตราย

GB/T 5023.6: สายเคเบิลหุ้มฉนวน PVC ที่มีแรงดันไฟฟ้าสูงสุดและรวมถึง 450/750V - ส่วนที่ 6: สายเคเบิลลิฟต์และสายเคเบิลแบบแบนสำหรับวัตถุประสงค์ทั่วไป
GB/T 12706: แรงดันไฟฟ้าพิกัด 1kV (Um=1.2kV) ถึง 35kV (Um=40.5kV) สายไฟและอุปกรณ์เสริมที่เป็นฉนวนอัดขึ้นรูป
GB / T 18380.1: ทดสอบสายเคเบิลหุ้มฉนวนภายใต้สภาวะที่เกิดไฟไหม้ - ส่วนที่ 1: การทดสอบการแพร่กระจายของเปลวไฟในแนวตั้งสำหรับสายไฟหรือสายเคเบิลหุ้มฉนวนเดี่ยว
