สายไฟหุ้มฉนวนและหุ้มฉนวน PVC ทองแดง STA แบบมัลติคอร์แรงดันต่ำ

0.6/1kV สายไฟหุ้มเกราะทองแดง PVC แบบหุ้มฉนวนและหุ้มฉนวน STA แบบมัลติคอร์ แรงดันต่ำ (CU/PVC/STA/PVC) เป็นไปตามมาตรฐาน IEC 60502‑1 สร้างด้วยตัวนำทองแดงเปลือยตีเกลียว Class2 (ตัวนำทองแดงแข็งคลาส 1 เป็นตัวเลือกสำหรับขนาดน้อยกว่า 6 มม.² ตามคำขอ), ฉนวน PVC, เกราะเทปเหล็กสองชั้น (STA) และเปลือกนอก PVC สายเคเบิลมีความทนทานต่อการบีบอัดและแรงกระแทกทางกลภายนอก เหมาะสำหรับการติดตั้งแบบคงที่ สายไฟหุ้มเกราะ STA นี้สามารถวางในพื้นที่ฝังโดยตรง ร่องลึกสายเคเบิล และท่อใต้ดินสำหรับโรงงานอุตสาหกรรม การก่อสร้างในเขตเทศบาล ระบบไฟฟ้าเสริมสำหรับการขนส่งทางรถไฟ และการจำหน่ายอาคารพาณิชย์ อัตราอุณหภูมิในการทำงานต่อเนื่องอยู่ที่ 70°C โดยมีการระบุแกนตามกฎการเข้ารหัสสี IEC60445/HD-308-S2

Taitong Cable ซัพพลายเออร์สายเคเบิลของจีนที่เชื่อถือได้ มีโรงงาน 5 แห่งในจีน จำหน่ายสินค้าตามคำสั่งซื้อจำนวนมากในราคาโรงงาน มีการกำหนดค่าหลายคอร์ให้เลือก เราสนับสนุนข้อกำหนดที่กำหนดเองและให้ความช่วยเหลือด้านเทคนิคสำหรับการรับรองในท้องถิ่น โดยให้บริการแก่ผู้ซื้อโครงการ ผู้รับเหมา EPC ผู้ค้าส่งและผู้จัดจำหน่ายไฟฟ้าทั่วโลก

CU/PVC/PVC-เครื่องนอน/STA/PVC-0.6/1kV

HD 603: NYBY-STA, NYBY-SWA

(หากจำเป็นต้องปฏิบัติตาม HD603S1A3 โปรดระบุสิ่งนี้ให้ชัดเจนในข้อกำหนดของคุณ)

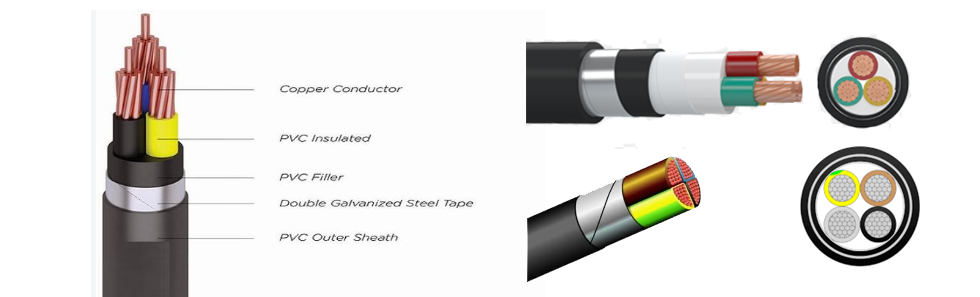

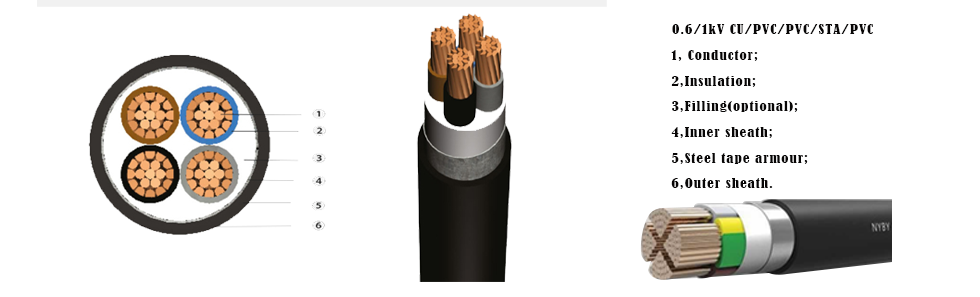

โครงสร้าง (จากภายในสู่ภายนอก)

---

1, ตัวนำ: ตัวนำทองแดงอบอ่อนธรรมดา Class2 ที่ควั่นเป็น IEC60228 (มีตัวนำโซลิด Class-1 เป็นตัวเลือกด้วย)

2, ฉนวนกันความร้อน: ฉนวน PVC-A เป็นไปตาม IEC-60502-1

3, แกนหุ้มฉนวนที่หุ้มไว้พร้อมสารตัวเติมที่ไม่ดูดความชื้น (อุปกรณ์เสริม)

4, เครื่องนอน: เครื่องนอน PVC อัดขึ้นรูป

5, เกราะ: เกราะเทปเหล็กชุบสังกะสีสองชั้น (DSTA/STA)

6, ปลอกหุ้ม: ปลอกด้านนอก PVC อัดขึ้นรูป, ประเภท ST2

การใช้งานสายไฟหุ้มฉนวนและหุ้มฉนวน PVC ทองแดง STA แบบมัลติคอร์แรงดันต่ำ 0.6/1 kV

---

สายไฟหุ้มเกราะ STA (เทปเหล็กสองชั้น) ทองแดงแรงดันต่ำ 2-5 แกนทองแดงแรงดันต่ำนี้ ได้รับการออกแบบมาเพื่อการติดตั้งแบบตายตัว เกราะเทปเหล็กชุบสังกะสีสองชั้นให้ความต้านทานการกระแทก กันกระแทก และป้องกันสัตว์ฟันแทะได้อย่างดีเยี่ยม มีการใช้กันอย่างแพร่หลายสำหรับการวางใต้ดิน ร่องสายเคเบิล ท่อใต้ดิน อุโมงค์ และแกลเลอรีท่อสาธารณูปโภคแบบฝังโดยตรง

สายเคเบิลหุ้มเกราะ PVC LV STA นี้จ่ายพลังงานให้กับเครื่องจักรในโรงงานอุตสาหกรรม โครงสร้างพื้นฐานของเทศบาล โครงข่ายไฟฟ้าใต้ดินในเขตที่พักอาศัย วงจรเสริมการขนส่งทางราง การจ่ายพลังงานชั้นใต้ดิน และการส่งพลังงานภายนอกอาคาร (ไม่เหมาะสำหรับการติดตั้งภายใต้การรับแรงดึงหนัก)

สีฉนวนแกน: การระบุตามมาตรฐาน HD 308 S2 สีเขียว/เหลืองสำหรับตัวนำป้องกันตามมาตรฐาน IEC 60445 (ดูรูปด้านล่าง)

---

สีของฉนวนและเปลือกนอกมีให้เลือกตามต้องการ

ประโยชน์หลักของสายไฟหุ้มฉนวน PVC ทองแดงทองแดงแรงดันต่ำเครื่องนอนพีวีซีเทปเหล็กคู่สายไฟหุ้มเกราะพีวีซี (600/1000V)

---

1 การป้องกันทางกล: เกราะเทปเหล็ก (STA) ป้องกันความเสียหายจากการกระแทก การกระแทก หรือสัตว์ฟันแทะ

2, ความเสถียรคงที่: การออกแบบทองแดงแบบมัลติคอร์รองรับโหลดแรงดันต่ำที่เสถียรและต่อเนื่องได้อย่างมีประสิทธิภาพ

3 ความต้านทานต่อสิ่งแวดล้อม: ปลอก PVC ด้านนอกทนต่อความชื้น สภาพดินฟ้าอากาศ และการสัมผัสสารเคมีอ่อน ๆ เมื่อใช้กลางแจ้ง

ข้อมูลจำเพาะทางเทคนิคของสายไฟ PVC Cu PVC STA แบบมัลติคอร์ 0.6 / 1kV LV

---

โครงสร้างที่มีจำหน่ายแบบกำหนดเองสำหรับสายไฟหุ้มฉนวนและหุ้มฉนวนพีวีซีทองแดงหุ้มเกราะ STA แบบมัลติคอร์แรงดันต่ำ

---

โครงสร้างชั้นพื้นฐาน:

ตัวนำทองแดง + ฉนวน PVC-A + ชุดเครื่องนอน + เกราะเทปเหล็ก STA + ปลอกด้านนอก

หมายเหตุ: สนามแม่เหล็กภายในสายเคเบิลแบบมัลติคอร์จะต้านซึ่งกันและกัน ดังนั้นความร้อนจากกระแสไหลวนที่รุนแรงจะไม่เกิดขึ้น ทำให้เกราะเทปเหล็ก STA เหมาะอย่างยิ่งสำหรับโครงร่างแบบมัลติคอร์

ตัวเลือกเปลือกนอก (เลือกได้เอง)

1, ปลอก ST2-PVC (ตัวเลือกมาตรฐานโรงงาน สำหรับสถานที่ในอาคาร ร่องสายเคเบิล และอาคารธรรมดา)

2, ปลอกโพลีเอทิลีน ST7-PE: ออกแบบมาเพื่อการฝังโดยตรงในป่า ดินชื้น และในที่โล่ง มีคุณสมบัติกันน้ำ ทนต่อการเสื่อมสภาพ และทนต่ออุณหภูมิต่ำ

3, ST8-LSZH ปลอกฮาโลเจนไร้ควันต่ำ: ใช้ในโครงการสาธารณะที่มีผู้คนหนาแน่นเช่นอุโมงค์ รถไฟใต้ดิน และห้างสรรพสินค้า

การกำหนดโครงสร้างที่สมบูรณ์

ลูกบาศ์ก/พีวีซี/STA/พีวีซี (ST2)

ลูกบาศ์ก/พีวีซี/STA/PE

ลูกบาศ์ก/พีวีซี/STA-LSZH

ตัวเลือกการเปลี่ยนชุดเกราะ

1, เกราะเทปเหล็ก STA (มาตรฐาน สามารถรับแรงอัดสำหรับการฝังใต้ดินได้ดี)

2, เกราะลวดเหล็กละเอียด SWA สำหรับสถานการณ์ที่ต้องการทั้งความต้านทานแรงอัดและความต้านทานแรงดึง

3, เกราะลวดเหล็กหนาสำหรับงานหนักสำหรับสภาพการวางแรงดึงสูงที่รับภาระหนัก

4, เกราะลวดอลูมิเนียม AWA สำหรับความต้องการน้ำหนักเบาและทนต่อการกัดกร่อน

การปรับแต่งประเภทตัวนำ

1, ตัวนำทองแดงแข็ง Class-1 สำหรับการติดตั้งแบบคงที่

2, ตัวนำทองแดงตีเกลียว Class-2 (มาตรฐานโรงงานทั่วไป)

3, ตัวนำทองแดงควั่นแบบยืดหยุ่น Class-5 สำหรับการเดินสายอุปกรณ์ที่โค้งงอบ่อยครั้ง

4, ตัวนำอลูมิเนียมเสริม

การอัพเกรดวัสดุฉนวน

1, ฉนวน PVC-A (รุ่นพื้นฐานพร้อมอุณหภูมิการทำงานระยะยาว 70 ℃)

2, ฉนวนโพลีเอทิลีนแบบ cross-linked XLPE (อุณหภูมิในการทำงานสูงสุด 90 ℃และความสามารถในการรับกระแสไฟฟ้าที่สูงขึ้น)

เตียงนอนด้านในที่ปรับแต่งได้

1, เตียงมาตรฐานใช้วัสดุพีวีซี;

มีผ้าปูที่นอน 2, PE หรือ LSZH เพื่อให้ตรงกับวัสดุเปลือกนอก

ชั้นป้องกันแม่เหล็กไฟฟ้าเสริม

แผงป้องกันเทปทองแดงเสริมที่ติดตั้งระหว่างฉนวนและเครื่องนอนเพื่อป้องกันการรบกวนทางแม่เหล็กไฟฟ้าทางอุตสาหกรรมจากอินเวอร์เตอร์และอุปกรณ์ควบคุม

ตัวอย่าง: Cu/PVC-Shield/STA/PE

เค้าโครงแบบผสมผสานหลายคอร์

การกำหนดค่า 2-core, 3-core, 4-core, 5-core, 3+1 core, 3+2 core, 4+1 core

เปลือกนอกฟังก์ชั่นพิเศษที่ได้รับการปรับเปลี่ยนพิเศษ

ปลอกสั่งทำพิเศษเพื่อประสิทธิภาพการหน่วงไฟ ทนไฟ ทนรังสียูวี ทนน้ำมัน ป้องกันปลวก ทนความเย็น และป้องกันการกัดกร่อน

เหตุผลในการสั่งซื้อสายเคเบิลจำนวนมากจาก Taitong Cable

---

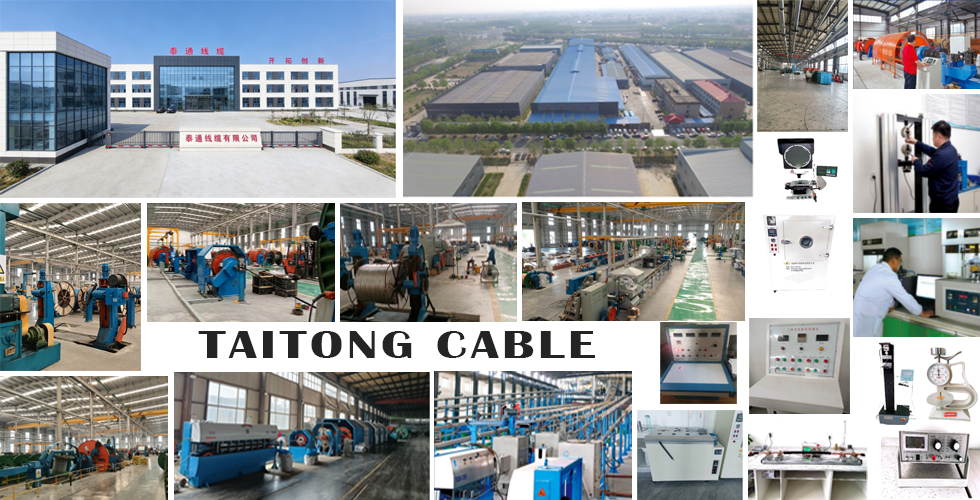

ในฐานะผู้ผลิตสายไฟและสายเคเบิลขนาดใหญ่ในจีน Taitong Cable ได้จัดส่งอุปกรณ์เคเบิลสำหรับโครงการขนาดใหญ่ที่มีชื่อเสียงและสร้างความร่วมมือระยะยาวที่เชื่อถือได้มาตั้งแต่ปี 2545 เราได้สั่งสมประสบการณ์มากมายในการค้าระหว่างประเทศที่มุ่งเน้นในต่างประเทศและบริการจัดซื้อจัดจ้างตามคำสั่งซื้อจำนวนมาก ด้วยการสนับสนุนจากโรงงานผลิตอิสระ 5 แห่งและสำนักงานสาขามากกว่า 30 แห่งทั่วภูมิภาค เราจัดหาผลิตภัณฑ์เคเบิลเกรดพรีเมียมและบริการครบวงจรที่รอบคอบสำหรับผู้ซื้อทั่วโลก

โรงงานของเราได้รับคุณสมบัติที่เชื่อถือได้ครบถ้วน รวมถึงการจัดการคุณภาพ ISO-9001, การจัดการสิ่งแวดล้อม ISO-14001, การรับรองความปลอดภัยอาชีวอนามัย ISO-45001, การปฏิบัติตาม CE และการอนุมัติการทดสอบประเภทจากบุคคลที่สาม สายเคเบิลทั้งหมดของเราปฏิบัติตามข้อกำหนดสากล IEC, HD, VDE และมาตรฐานภูมิภาคอื่นๆ อย่างเคร่งครัด

ด้วยกำลังการผลิตที่แข็งแกร่ง เรารับประกันการเตรียมสต็อกอย่างรวดเร็วสำหรับโครงการวิศวกรรมไฟฟ้าทั่วโลก การก่อสร้างโรงงาน การพัฒนาเขตที่พักอาศัย โครงสร้างพื้นฐานของเทศบาลและโยธา และคลังสินค้าขนาดใหญ่ สายเคเบิลซีรีย์เต็มของเราพิกัดต่ำกว่า 35-kV เป็นไปตามข้อกำหนดมาตรฐานสากล สายไฟหุ้มฉนวนและหุ้มฉนวน PVC หุ้มเกราะทองแดง STA แบบมัลติคอร์ STA แรงดันไฟฟ้าต่ำ รวมถึงซีรีส์ NYBY เป็นหนึ่งในผลิตภัณฑ์หลักของเราสำหรับการจัดซื้อจำนวนมาก ด้วยทีมขายที่มีประสบการณ์และความแข็งแกร่งในอุตสาหกรรม เราคือซัพพลายเออร์ระยะยาวที่น่าเชื่อถือสำหรับการซื้อสายเคเบิลปริมาณมาก
