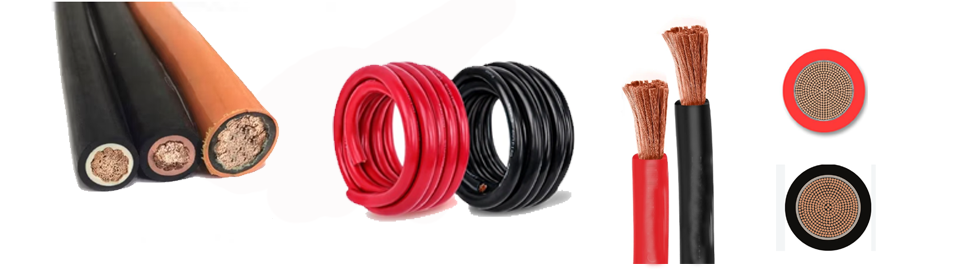

H01N2-D สายเชื่อมยางยืดหยุ่น EN 50525

สายเชื่อมยางยืดหยุ่น H01N2-D เป็นสายยางเชื่อมแบบยืดหยุ่นพิเศษระดับมืออาชีพภายใต้มาตรฐาน EN 50525-2-81 โดยเฉพาะสำหรับอุปกรณ์เชื่อมอาร์คอุตสาหกรรม สายเคเบิล Taitong จัดหาสายเชื่อมอาร์ค H01N2-D ประสิทธิภาพสูงพร้อมตัวนำทองแดงตีเกลียว Class 6 ที่ละเอียดเป็นพิเศษและยางอีลาสโตเมอร์ EM5 ที่ครอบคลุมตามมาตรฐาน EN 50363-2-2 สายเคเบิล EN 50525 นี้มีความยืดหยุ่นเป็นพิเศษ ทนต่ออุณหภูมิสูง และทนต่อการเสียดสี เหมาะสำหรับผู้รับเหมาในยุโรป ผู้วางระบบการเชื่อม และโครงการวิศวกรรมการเชื่อมทางอุตสาหกรรม อุปทานขายส่ง ความยาวที่กำหนดเอง เยี่ยมชมโรงงานและการตรวจสอบโรงงาน รายงานผลการทดสอบฉบับสมบูรณ์สำหรับลูกค้าทั่วโลก

ส่งคำถาม

รายละเอียดสินค้า

สายเชื่อมยืดหยุ่นพิเศษ H01N2-D เป็นสายยางอุตสาหกรรมพิเศษในระบบ EN 50525 HAR ใช้เฉพาะสำหรับการเชื่อมต่อเครื่องเชื่อมไฟฟ้า Taitong Cable เป็นผู้ผลิตมืออาชีพของจีนและผู้จัดจำหน่ายสายเชื่อม H01N2-D ระดับพรีเมี่ยมในประเทศจีน สายเคเบิล EN 50525 นี้ใช้ตัวนำทองแดงคลาส 5 และคลาส 6 ที่ยืดหยุ่นเป็นพิเศษและวัสดุยางที่ทนต่ออุณหภูมิสูง รองรับการลากและการโค้งงอบ่อยครั้งในงานเชื่อม เหมาะสำหรับโครงการเชื่อม EPC อุตสาหกรรม การจัดหาสายเชื่อมจำนวนมาก บริษัทการค้าจับคู่เครื่องจักร และโครงการสนับสนุนโดยตรงของโรงงาน Taitong Cable ให้บริการแบบกำหนดเองเต็มรูปแบบและเอกสารการรับรองอย่างเป็นทางการสำหรับผู้ซื้อทั่วโลก

การใช้งานสายเชื่อมอาร์ค H01N2-D

การเชื่อมต่อเครื่องเชื่อมไฟฟ้า, อุปกรณ์เชื่อมอุตสาหกรรม, วิศวกรรมการเชื่อมด้วยเครื่องกล, การประชุมเชิงปฏิบัติการการเชื่อมมือถือ, โครงการสนับสนุนการเชื่อมอุตสาหกรรมของยุโรป สามารถใช้ในห้องที่แห้งหรือชื้นได้

การเชื่อมแบบแมนนวลและแบบอัตโนมัติ: การเชื่อมต่อเครื่องกำเนิดการเชื่อมเข้ากับที่จับอิเล็กโทรดและชิ้นงานในอู่ต่อเรือ การผลิตยานยนต์ และการผลิตโลหะ

ระบบอุตสาหกรรม: สายการประกอบ ระบบสายพานลำเลียง และเครื่องมือกล

ใช้บ่อยสำหรับการเชื่อมต่อระหว่างแบตเตอรี่แบบยืดหยุ่นหรือระบบจัดเก็บแบตเตอรี่เนื่องจากการพันเกลียวด้วยทองแดงที่มีกำลังไฟสูง

มาตรฐานอ้างอิง

EN 50525-2-81 (เวอร์ชันที่ใช้ DIN EN / VDE): สายเชื่อมอาร์ก

เดิมชื่อ VDE ชนิด NSLFFÖU

HD 516/VDE 0298-300: มาตรฐานการใช้งาน/พิกัดกระแส

VDE 0298 ส่วนที่ 4 ตารางที่ 16

HD 516/VDE 0298-300

EN 60228: ตัวนำของสายเคเบิลหุ้มฉนวน (IEC 60228)

EN 50363-2-2: สารประกอบอีลาสโตเมอร์สำหรับการหุ้ม (EM5)

EN 50363-1:สารประกอบฉนวนอีลาสโตเมอร์แบบครอสลิงค์

EN 50395: วิธีทดสอบทางไฟฟ้า

EN 50396: วิธีทดสอบที่ไม่ใช่ทางไฟฟ้า

EN 50525-1: ข้อกำหนดทั่วไป

EN 60332-1 -2: สารหน่วงไฟ

EN 6081 1 -1 -4: การใช้งานทั่วไป - การทดสอบที่อุณหภูมิต่ำ (IEC 6081 1-1-4)

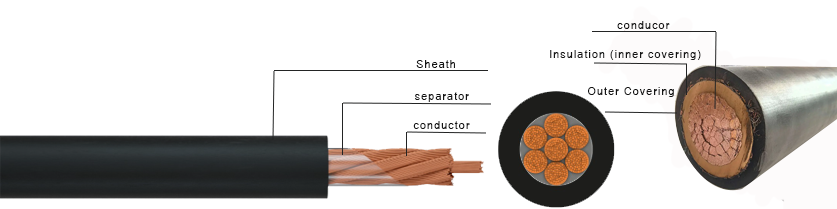

การก่อสร้าง H01N2-D

ตัวนำ: ทองแดงเปลือยตีเกลียวอย่างประณีตคลาส 6 ยืดหยุ่นเป็นพิเศษเพื่อการลากและงอบ่อยครั้ง

การพันตัวนำไฟฟ้า: ประมาณ. คลาส 6 ≤95มม.² ประมาณ Class5 ≥120mm² ตามมาตรฐาน ถึง VDE 0295

H01N2-D: ทองแดงเปลือยตีเกลียวอย่างประณีตคลาส 6

H01N2-E: ทองแดงเปลือยตีเกลียวละเอียดพิเศษคลาส 6

ตัวคั่น: PET (เทปโพลีเอสเตอร์) หรือกระดาษ

ฉนวนและปลอก / วัสดุหุ้ม:

อีลาสโตเมอร์ทนความร้อนแบบเคลือบครอสลิงค์เดี่ยวประเภท EM 5 ตามมาตรฐาน EN 50363-2-2

การหุ้มสองชั้น: ชั้นนอกประเภทสารประกอบยางประเภท EM5 เป็นไปตามมาตรฐาน EN 50363-2-2 ชั้นในเป็นประเภท EM5 (EN 50363-2-2) หรือประเภท EI7 (EN 50363-1) อีลาสโตเมอร์ EPR แบบครอสลิงก์

สีเปลือกหุ้ม: สีดำเป็นสีมาตรฐาน สามารถกำหนดสีที่กำหนดเองได้ตามคำขอ

ข้อมูลจำเพาะที่สำคัญ

จำนวนคอร์: คอร์เดียว

แรงดันไฟฟ้า: 100V AC (100/100V) (150 V DC)

โดยทั่วไปอุณหภูมิการใช้งานจะอยู่ในช่วงตั้งแต่ -20°C / -25°C ถึง +85°C อุณหภูมิการทำงานของตัวนำสูงสุด โดยสามารถลัดวงจรได้สูงสุด 250°C (สูงสุด 5 วินาที)

สารหน่วงไฟตามมาตรฐาน IEC/EN 60332-1-2 มีความทนทานต่อน้ำมัน จาระบี โอโซน UV ออกซิเจน และกรดอ่อน/น้ำมันเบนซิน

โรงงาน / แรงดันทดสอบไดอิเล็กทริก: 1000 V (1.0 kV) 5 นาที

ช่วงอุณหภูมิ: (การใช้งานแบบยืดหยุ่น) 25°C ถึง +85°C

อุณหภูมิในการทำงาน (คงที่): -40°C ถึง +85°C

รัศมีการโค้งงอขั้นต่ำ: การใช้งานที่ยืดหยุ่น: เส้นผ่านศูนย์กลางภายนอก 12 x

ข้อมูลทั่วไปของสายเชื่อมยาง H01N2-D

ข้ามที่กำหนด

พื้นที่หน้าตัด

ของตัวนำ

สูงสุด

เส้นผ่านศูนย์กลางของ

สายไฟเข้า

ตัวนำ

ความหนา

ของการปกปิด

ระบุไว้

ค่า

ค่าเฉลี่ยโดยรวม

เส้นผ่านศูนย์กลาง

ตัวนำสูงสุด

ความต้านทานที่ 20 °C

ต่ำกว่า

ขีด จำกัด

บน

ขีด จำกัด

กระป๋อง

สายไฟ

ไม่กระป๋อง

สายไฟ

มม.²

มม

Ω/กม

0,21

2,0

7,7

8,8

10,1

11,4

9,7

11,0

12,7

14,2

1,95

1,24

0,795

0,565

1,91

1,21

0,780

0,554

120

0,21

0.51

2,2

2,4

2,6

2,8

13,2

15,3

17,1

19,2

16,5

19,2

21,4

24,0

0,393

0,277

0,210

0,164

0,386

0,272

0,206

0,161

150

185

240

0.51

3,0

3,2

3,4

21,1

23,1

25,8

26,4

28,9

32,1

0,132

0,108

0,0817

0,129

0,106

0,0801

ความต้านทานของตัวนำเป็นไปตามมาตรฐาน EN 60228 สำหรับคลาส 6

ตารางเปรียบเทียบ: YH / YHF กับ H01N2-D

ลูกค้าสามารถอ้างอิงถึงความแตกต่างของมาตรฐานต่างๆ เพื่อค้นหาโซลูชันสายเคเบิลทางเลือกที่เหมาะสม

รายการ	ยงฮวา	วายเอชเอฟ	H01N2-D	H01N2-E
มาตรฐาน	GB/T 5013.6 (IEC 60245-6)	GB/T 5013.6 (IEC 60245-6)	EN 50525-2-81 (เวอร์ชันที่ใช้ DIN EN/VDE)	EN 50525-2-81 (เวอร์ชันที่ใช้ DIN EN/VDE)
วัสดุหุ้ม	สารประกอบยางธรรมชาติ SE3	SE4 คลอโรพรีนอีลาสโตเมอร์ (ทนน้ำมัน)	อีลาสโตเมอร์เชื่อมโยงข้าม EM5 CSP (EN50363-2-2)	อีลาสโตเมอร์เชื่อมโยงข้าม EM5 CSP (EN50363-2-2)
อุณหภูมิการทำงานต่อเนื่องสูงสุด	65°ซ	65°ซ	85°ซ	85°ซ
คลาสวาทยากร	GB/T3956 Class5 (อุปกรณ์เสริม Class6)	GB/T3956 Class5 (อุปกรณ์เสริม Class6)	EN50525-2-81 Class D (สำหรับสายเชื่อม การตีเกลียวประมาณ Class6 ≤95mm², ประมาณ Class5 ≥120mm² ตามมาตรฐาน VDE0295)	EN50525-2-81 ตัวนำยืดหยุ่นพิเศษ Class E นุ่มกว่า Class D
โครงสร้าง	ยาง SE3 อัดขึ้นรูปชั้นเดียว ฉนวนและปลอกหุ้มแบบรวม	ยาง SE4 อัดขึ้นรูปชั้นเดียว ฉนวนและปลอกหุ้มแบบรวม	EM5 เคลือบด้านเดียว; มีการหุ้มสองชั้นแบบกำหนดเอง (EM5+EM5 หรือ EI7 ภายใน + EM5 ภายนอก)	EM5 เคลือบด้านเดียว; มีการหุ้มสองชั้นแบบกำหนดเอง (EM5+EM5 หรือ EI7 ภายใน + EM5 ภายนอก)
ทนน้ำมัน	ยากจน	ดี	ต้านทานการกระเด็น การฉีกขาด และการเสียดสีจากการเชื่อมได้ดีเยี่ยม	ต้านทานการกระเด็น การฉีกขาด และการเสียดสีจากการเชื่อมได้ดีเยี่ยม
ตลาดเป้าหมายหลัก	จีน เอเชียตะวันออกเฉียงใต้ โครงการเชื่อมทั่วไปที่มีงบประมาณต่ำ	อู่ต่อเรือ โรงปฏิบัติงานเกี่ยวกับน้ำมัน โครงการในประเทศและทางทะเลกลางแจ้ง	ยุโรป เยอรมนี ระบบการเชื่อมของสหภาพยุโรป โครงการที่ต้องใช้ HAR/VDE การเชื่อมอาร์กแบบแมนนวล	ยุโรป, การเชื่อมด้วยหุ่นยนต์, การบิดซ้ำและการใช้งานในพื้นที่แคบ, โครงการ HAR/VDE
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	100/100 โวลต์	100/100 โวลต์	100/100 โวลต์	100/100 โวลต์
การทดสอบอิเล็กทริกจากโรงงาน	1000V ac, 5 นาที	1000V ac, 5 นาที	1000V ac, 5 นาที	1000V ac, 5 นาที

คำถามที่พบบ่อย

ถาม: สายเชื่อม YH และ YHF คืออะไร?

ตอบ: YH และ YHF เป็นสายเชื่อมมาตรฐานของจีนที่เป็นไปตาม GB/T 5013.6 YH ใช้ยางธรรมชาติ SE3, YHF ใช้ยางคลอโรพรีน SE4 ทนน้ำมัน อุณหภูมิในการทำงานสูงสุด 65°C

ถาม: อะไรคือความแตกต่างที่สำคัญระหว่าง YH และ YHF?

ตอบ: ยาง YH SE3 ใช้สำหรับการเชื่อมในร่มทั่วไป ไม่ทนน้ำมัน สารประกอบ YHF SE4 มีความทนทานต่อน้ำมัน โอโซน และสภาพอากาศที่ดี เหมาะสำหรับอู่ต่อเรือและสภาพแวดล้อมที่มีน้ำมัน

ถาม: YH และ H01N2-D แตกต่างกันอย่างไร?

ตอบ: มาตรฐานและวัสดุคลุมที่แตกต่างกัน YH เป็นไปตาม GB/T5013.6 ด้วยยาง SE3 สูงสุด 65°C H01N2-D สอดคล้องตามมาตรฐาน EN 50525-2-81, ยางหุ้มอีลาสโตเมอร์ EM5 CSP ที่พิกัด 85°C ต้านทานการฉีกขาด การขีดข่วน และการกระเด็นจากการเชื่อมได้ดีกว่าสำหรับตลาดยุโรป

ถาม: ความแตกต่างของตัวนำคืออะไร?

ตอบ: YH/YHF ใช้ตัวนำทองแดง GB/T3956 Class5 / Class6 ที่เป็นอุปกรณ์เสริม H01N2-D ใช้ตัวนำ Class D พิเศษที่กำหนดใน EN50525-2-81 สำหรับสายเชื่อม

ถาม: YH สามารถเปลี่ยน H01N2-D สำหรับโครงการในยุโรปได้หรือไม่

ตอบ: ไม่ โครงการในสหภาพยุโรปที่ต้องการการรับรอง EN50525 / HAR / VDE ต้องใช้ H01N2-D YH เป็นสายเคเบิลมาตรฐาน GB และไม่สามารถตอบสนองข้อกำหนดมาตรฐานยุโรปได้

ถาม: สายเคเบิลใดมีระดับอุณหภูมิที่สูงกว่า

A: H01N2-D ที่มีการเคลือบ EM5 มีอุณหภูมิการทำงานต่อเนื่องสูงสุด 85°C ซึ่งสูงกว่า YH/YHF 65°C
